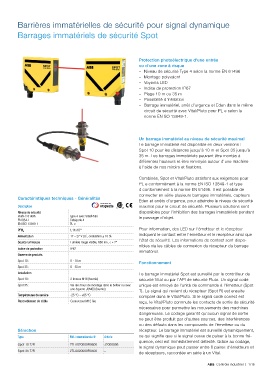

Barrières immatérielles de sécurité pour signal dynamique
Barrages immatériels de sécurité Spot

Protection photoélectrique d'une entrée
ou d'une zone à risque
– Niveau de sécurité Type 4 selon la norme EN 61496
– Montage polyvalent
– Voyants LED
– Indice de protection IP67
– Plage 10 m ou 35 m
– Possibilité d'inhibition
– Barrage immatériel, arrêt d'urgence et Eden dans le même
circuit de sécurité avec Vital/Pluto pour PL e selon la
norme EN SO 13849-1.

Un barrage immatériel au niveau de sécurité maximal
Le barrage immatériel est disponible en deux versions :
Spot 10 pour les distances jusqu'à 10 m et Spot 35 jusqu'à
35 m. Les barrages immatériels peuvent être montés à
différentes hauteurs et être renvoyés autour d'une machine
à l'aide de nos miroirs et fixations.

Combinés, Spot et Vital/Pluto satisfont aux exigences pour
PL e conformément à la norme EN ISO 13849-1 et type
4 conformément à la norme EN 61496. Il est possible de
connecter en série plusieurs barrages immatériels, capteurs
Caractéristiques techniques - Généralités
Eden et arrêts d'urgence, pour atteindre le niveau de sécurité
Description maximal pour le circuit de sécurité. Plusieurs solutions sont
Niveau de sécurité disponibles pour l'inhibition des barrages immatériels pendant
EN/IEC 61496 Type 4 avec Vital/Pluto le passage d'objet.
EN 954-1 Catégorie 4
EN ISO 13849-1 PL e
1,14x10 -8 Pour information, des LED sur l'émetteur et le récepteur
PFH d
Alimentation 17 – 27 V DC, ondulation ± 10 % indiquent le contact entre l'émetteur et le récepteur ainsi que
l'état de sécurité. Les informations de contact sont dispo-
Source lumineuse Lumière rouge visible, 660 nm, < ± 2°
nibles via les câbles de connexion du récepteur du barrage
Indice de protection IP67
immatériel.
Gamme de produits
Spot 10: 0 - 10 m
Fonctionnement
Spot 35: 0 - 35 m
Installation Le barrage immatériel Spot est surveillé par le contrôleur de
Spot 10 : 2 écrous M18 (fournis) sécurité Vital ou par l'API de sécurité Pluto. Un signal codé
Spot 35 : Via des trous de montage dans le boîtier ou avec unique est envoyé de l'unité de commande à l'émetteur (Spot
une équerre JSM63 (fournie) T). Le signal qui revient du récepteur (Spot R) est ensuite
Températures de service -25 °C – +65 °C comparé dans le Vital/Pluto. Si le signal codé correct est
Raccordement de câble Connecteur M12 fixe reçu, le Vital/Pluto commute les contacts de sortie de sécurité
nécessaires pour permettre les mouvements des machines
dangereuses. Le codage garantit qu'aucun signal de sortie
ne peut être produit par d'autres sources, des interférences
ou des défauts dans les composants de l'émetteur ou du
Sélection récepteur. Le barrage immatériel est surveillé dynamiquement,
Type Réf. internationale @ Article ce qui signifie que si le signal cesse de pulser à la bonne fré-
quence, ceci est immédiatement détecté. Grâce au codage,
Spot 10 T/R 2TLA020009R0600 J2000906
le signal dynamique peut passer entre 6 paires d'émetteurs et
Spot 35 T/R 2TLA020009R0500 –
de récepteurs, raccordée en série à un Vital.
