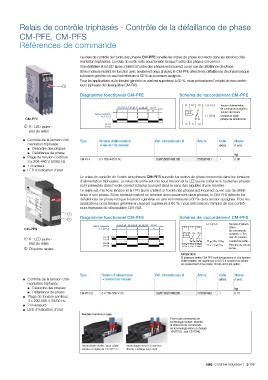

Relais de contrôle triphasés - Contrôle de la défaillance de phase

CM-PFE, CM-PFS
Références de commande

Le relais de contrôle de l'ordre des phases CM-PFE surveille les ordres de phase incorrects dans les tensions d'ali-
mentation triphasées. Le relais de sortie reste sous tension lorsque l'ordre des phases est correct.
Il se réinitialise et la LED jaune s'éteint si l'ordre des phases est incorrect ou en cas de défaillance de phase.
1SVR 550 824 F9100 Si les moteurs restent en fonction avec seulement deux phases, le CM-PFE détecte les défaillances de phase lorsque
la tension générée en aval est inférieure à 60 % de la tension assignée.
Pour les applications où la tension générée en aval est supérieure à 60 %, nous préconisons l'emploi de nos contrô-
leurs triphasés de déséquilibre CM-PAS.

Diagramme fonctionnel CM-PFE Schéma de raccordement CM-PFE

L1-L2-L3 Tension d'alimentation
de commande assignée =
Tension de mesure
Valeur mesurée
L1, L2, L3 11-12/14 Contact de sortie -
CM-PFE principe du circuit fermé
11-14
➀ R : LED jaune - 11-12
état du relais
■ Contrôle de la tension d'ali- Type Tension d'alimentation Réf. internationale @ Article Colis. Masse
mentation triphasée : = tension de mesure (pièce) (1 pce)
■ Désordre des phases
■ Défaillance de phase kg
■ Plage de tension continue CM-PFE 3 x 208-440 V AC 1SVR550824R9100 255082491 1 0.08
3 x 208-440 V 50/60 Hz
■ 1 inverseur
■ LED d'indication d'état
Le relais de contrôle de l'ordre des phases CM-PFS surveille les ordres de phase incorrects dans les tensions
d'alimentation triphasées. Le relais de sortie est mis sous tension et la LED jaune s'allume si toutes les phases
sont présentes dans l'ordre correct (champ tournant dans le sens des aiguilles d'une montre).
Le relais est mis hors tension et la LED jaune s'éteint si l'ordre des phases est incorrect ou en cas de défail-
lance d'une phase. Si les moteurs restent en fonction avec seulement deux phases, le CM-PFS détecte les
défaillances de phase lorsque la tension générée en aval est inférieure à 60 % de la tension assignée. Pour les
applications où la tension générée en aval est supérieure à 60 %, nous préconisons l'emploi de nos contrô-
leurs triphasés de déséquilibre CM-PAS.
1
2 Diagramme fonctionnel CM-PFS Schéma de raccordement CM-PFS
L1-L2-L3 Tension d'alimen-
Valeur mesurée tation
CM-PFS L1, L2, L3 de commande
assignée = Ten-
15-18 sion de mesure
➀ R : LED jaune - 15-16 11 15-12 16 /14 18, Contact de sortie -
état du relais 25-28
25-26 21 25-22 26/24 28 Principe du circuit
➁ Étiquette repère fermé
ATTENTION
Si plusieurs unités CM-PFS sont juxtaposées et si la tension
d'alimentation est supérieure à 415 V, il convient de laisser
un espacement d'au moins 10 mm entre les unités.
Type Tension d'alimentation Réf. internationale @ Article Colis. Masse
■ Contrôle de la tension d'ali- = tension de mesure (pièce) (1 pce)
mentation triphasée :
■ Désordre des phases kg
■ Défaillance de phase CM-PFS.S 3 x 200-500 V AC 1SVR730824R9300 273082493 1 0.15
■ Plage de tension continue
3 x 200-500 V 50/60 Hz
■ 2 inverseurs
■ LED d'indication d'état
Double chambre à cage
Pour toute commande en
technologie ressort, prendre
la référence de commande
en technologie vissé et changer
1SVR730... par 1SVR740...

Technologie vissée : pour câble Technologie ressort à insertion
souple ou rigide de 2.5 mm² x 2. directe. Câblage sans outil.
