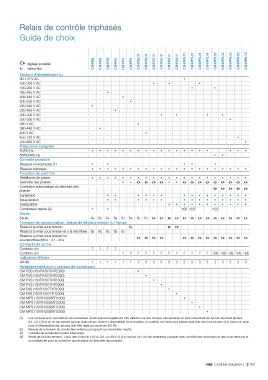

Relais de contrôle triphasés

Guide de choix

réglage possible CM-PBE CM-PBE CM-PVE CM-PVE CM-PFE CM-PFS CM-PSS.31 CM-PSS.41 CM-PVS.31 CM-PVS.41 CM-PAS.31 CM-PAS.41 CM-MPS.11 CM-MPS.21 CM-MPS.31 CM-MPS.41 CM-MPS.23 CM-MPS.43 CM-MPN.52 CM-MPN.62 CM-MPN.72
fix valeur fixe
Tension d'alimentation U S
90-170 V AC •
160-300 V AC • • •
180-280 V AC • •
185-265 V AC •
208-440 V AC •
200-500 V AC •
220-240 V AC •
320-460 V AC •
300-500 V AC • • • •
350-580 V AC •
380 V AC •
380-440 V AC •
400 V AC •
450-720 V AC •
530-820 V AC •
Fréquence assignée
50/60 Hz • • • • • • • • • • • • • • • • • • •
50/60/400 Hz • •
Contrôle possible
Réseaux monophasés (1) • • • • •
Réseaux triphasés • • • • • • • • • • • • • • • • • • • • •
Fonction de contrôle
Défaillance de phase • • • • • • • • • • • • • • • • • • • • •
Désordre des phases • • • •
Correction automatique du désordre des
phases
Surtension • • • • • • • • • • • • • • •
Sous-tension • • • • • • • • • • • • • • •
Déséquilibre • • • • • • • • • • •
Conducteur neutre (2) • • •(3) •(3) •(3)
Seuils
Seuils fix fix fix fix fix fix fix fix
Fonction de temporisation, temps de déclenchement t V / temps
Retard à la mise sous tension fix
Retard à la mise sous tension et à la retombée fix fix fix fix fix
Retard à la mise sous tension ou
à la retombée ( ) 0 ; 0.1 -30 s
Contacts de sortie
Contacts n/o 1 1 1 1
Contacts c/o 1 2 2 2 2 2 2 2 2 2 2 2 2(4) 2(4) 2(4) 2(4) 2(4)
Indication d'états
LED(s) 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
Remplacement pour / tableau de conversion
CM-PSS (1SVR430784R2300) •
CM-PSS (1SVR430784R3300) •
CM-PVS (1SVR430794R1300) •
CM-PVS (1SVR430794R3300) •
CM-PAS (1SVR430774R1300) •
CM-PAS (1SVR430774R3300) •
CM-MPS (1SVR430885R1300) •
CM-MPS (1SVR430885R3300) •
CM-MPS (1SVR430884R1300) •
CM-MPS (1SVR430884R3300) •
(1) Les versions avec surveillance du conducteur neutre peuvent également être utilisées sur des réseaux monophasés en interconnectant les bornes des trois phases
(L1, L2, L3) et en ne raccordant qu'une seule phase. Selon la disponibilité de la fonction, le contrôle de l'ordre des phases doit être mis hors tension et la valeur de seuil
pour le déséquilibre des phases doit être réglé au maximum (25 %).
(2) Mesure de la tension du conducteur externe par rapport au conducteur neutre.
(3) Contrôle de conducteur neutre interrompu.
(4) Mode de fonctionnement : choix des contacts 1x2 ou 2x1 c/o (SPDT). (Le contact 2x1 c/o est seulement possible avec contrôle des surtension et des sous-tensions et
est obligatoire pour la correction automatique du désordre des phases).
