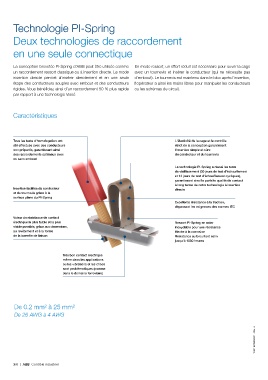

Technologie PI-Spring

Deux technologies de raccordement

en une seule connectique

La conception brevetée PI-Spring d'ABB peut être utilisée comme En mode ressort, un effort réduit est nécessaire pour ouvrir la cage
un raccordement ressort classique ou à insertion directe. Le mode avec un tournevis et insérer le conducteur (qui ne nécessite pas
insertion directe permet d'insérer directement et en une seule d'embout). Le tournevis est maintenu dans le bloc après l'insertion,
étape des conducteurs souples avec embout et des conducteurs l'opérateur a ainsi les mains libres pour manipuler les conducteurs
rigides. Vous bénéficiez ainsi d'un raccordement 50 % plus rapide ou les schémas de circuit.
par rapport à une technologie Vissé.

Caractéristiques

Tous les tests d'homologation ont L'élasticité de la cage et le contrôle
été effectués avec des conducteurs strict de la conception garantissent
non préparés, garantissant ainsi l'insertion simple et sûre
des raccordements optimaux avec du conducteur et du tournevis
ou sans embout
La technologie PI-Spring a réussi les tests
de vieillissement (30 jours de test d'échauffement
et 14 jours de test d'échauffement cycliques),
garantissant ainsi la parfaite qualité de contact
à long terme de notre technologie à insertion
Insertion facilitée du conducteur directe
et du tournevis grâce à la
surface plane du PI-Spring
Excellente résistance à la traction,
dépassant les exigences des normes IEC

Valeur de résistance de contact
électrique la plus faible et la plus Ressort PI-Spring en acier
stable possible, grâce aux dimensions, inoxydable pour une résistance
au revêtement et à la forme élevée à la corrosion
de la barrette de liaison Résistance au brouillard salin
jusqu'à 1000 heures

Très bon contact électrique
même dans les applications
où les vibrations et les chocs
sont problématiques (comme
dans le domaine ferroviaire)

De 0.2 mm² à 25 mm²
De 26 AWG à 4 AWG
