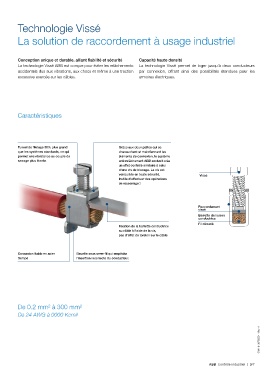

Page 325 - Controle-industriel
P. 325
Technologie Vissé
La solution de raccordement à usage industriel
Conception unique et durable, alliant fiabilité et sécurité Capacité haute densité
La technologie Vissé ABB est conçue pour éviter les relâchements La technologie Vissé permet de loger jusqu'à deux conducteurs
accidentels dus aux vibrations, aux chocs et même à une traction par connexion, offrant ainsi des possibilités étendues pour les
excessive exercée sur les câbles. armoires électriques.
Caractéristiques
Tunnel de filetage 30% plus grand Grâce aux deux pattes qui se
que les systèmes standards, ce qui chevauchent et maintiennent les
permet une résistance au couple de éléments de connexion, le système
serrage plus élevée. anti-relâchement ABB exclusif crée
un effet contrôlé similaire à celui
d'une vis de blocage. La vis est
verrouillée en toute sécurité. Vissé
Inutile d'effectuer des opérations
de resserrage !
Raccordement
vissé
Barrette de liaison
conductrice
Fil dénudé
Fixation de la barrette conductrice
au câble à l'aide de la vis,
pas d'effet de torsion sur le câble.
Connexion fiable en acier Bavette sous serre-fil qui empêche
trempé l'insertion incorrecte du conducteur.
De 0.2 mm² à 300 mm²
De 24 AWG à 0000 Kcmil
1SNK161087S0301 - Rev. A
ABB Contrôle industriel | 3/7
