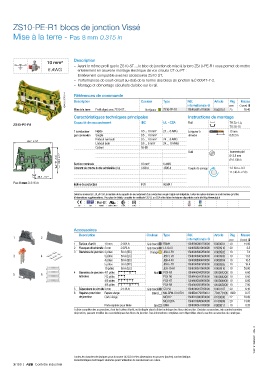

ZS10-PE-R1 blocs de jonction Vissé

Mise à la terre - Pas 8 mm 0.315 in

10 mm² Description
– Ayant le même profil que le ZS10-ST..., le bloc de jonction de mise à la terre ZS10-PE-R1 vous permet de mettre
6 AWG entièrement en œuvre le montage électrique de vos circuits CT ou PT :
– Entièrement compatible avec les accessoires ZS10-ST.
– Performances de court-circuit au-delà de la norme des blocs de jonction IEC 60947-7-2.
– Montage et démontage sécurisés du bloc sur le rail.

1SNK161067F0014 Références de commande Couleur Type Réf. Article Pkg (1 pce) g
Masse
Description
Mise à la terre Profil aligné avec ZS10-ST... Vert-jaune ZS10-PE-R1 internationale @ K508151 pce 28.40
1SNK508151R0000
25
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS10-PE-R1
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 13 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.512 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
83.7 3.29"
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
Gabarit A5-B5
Outil Tournevis plat
61 2.40" 53.5 2.11" Ø 3.5 mm
Ø 0.138 in
Section nominale
Courant de courte durée admissible (1s) 10 mm² 6 AWG Couple de serrage 1.3 N.m ± 0.3
1200 A
1596 A
11.5 lb.in ± 2.65
38.7 1.52"
Pas 8 mm 0.315 in Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé ES10-ST 1SNK508910R0000 K508910 20 3.5
3 Barrettes de jonction 2 pôles 50 A (IEC) Orange JB8-2-R1 1SNK908902R0000 K908902 10 7.6
3 4 3 pôles 50 A (IEC) JB8-3-R1 1SNK908903R0000 K908903 10 11.6
4 pôles 50 A (IEC) JB8-4-R1 1SNK908904R0000 K908904 10 15.5
5 pôles 50 A (IEC) JB8-5-R1 1SNK908905R0000 K908905 10 19.4
10 pôles 50 A (IEC) JB8-10-R1 1SNK908910R0000 K908910 10 39.00
4 Barrettes de jonction 4/7 pôles Noir PC8-R5 1SNA400842R0000 040084200 10 6.60
5 6 latérales 2/3 pôles PC8-R6 1SNA400843R0000 040084300 10 6.60
4/6 pôles PC8-R7 1SNA400849R0000 040084900 10 6.60
4/8 pôles PC8-R8 1SNA400850R0000 040085000 10 7.80
5 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
6 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161058S0301 - Rév. C

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
