Gamme SNK, blocs de jonction entrelec ®

Test et mesure

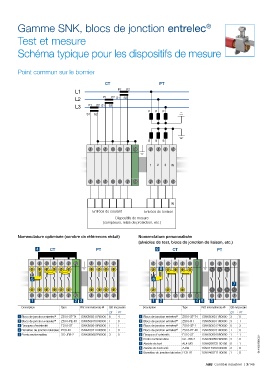

Schéma typique pour les dispositifs de mesure

Point commun sur le bornier

CT PT
L1 P1 P2

L2 P1 P2 S1 S2
L3 P1 P2 S1 S2
P P P
S1 S2

S S S

1 2 3 N

N
Entrées de courant Entrées de tension
Dispositifs de mesure
(compteurs, relais de protection, etc.)

Nomenclature optimisée (nombre de références réduit) Nomenclature personnalisée
(alvéoles de test, blocs de jonction de liaison, etc.)
4 CT PT 9 CT PT

8

5 6
7

1 2 3 1 2 4 5 3 2
Description Type Réf. internationale @ Qté nécessaire Description Type Réf. internationale @ Qté nécessaire
CT PT CT PT
1 Blocs de jonction entrelec ® ZS10-ST-T4 1SNK508311R0000 6 4 1 Blocs de jonction entrelec ® ZS10-ST-T4 1SNK508311R0000 3 0
2 Blocs de jonction entrelec ® ZS10-PE-R1 1SNK508151R0000 1 0 2 Blocs de jonction entrelec ® ZS10-R1 1SNK508011R0000 3 1
3 Flasques d'extrémité ES10-ST 1SNK508910R0000 1 1 3 Blocs de jonction entrelec ® ZS10-ST-1 1SNK508312R0000 0 3
4 Barrettes de jonction latérales PC8-R1 1SNA400711R0600 1 0 4 Blocs de jonction entrelec ® ZS10-PE-R1 1SNK508151R0000 1 0
5 Ponts sectionnables SC-JB8-2 1SNK900652R0000 3 0 5 Flasques d'extrémité ES10-ST 1SNK508910R0000 1 1
6 Ponts sectionnables SC-JB8-2 1SNK900652R0000 3 0
7 Alvéole de test AL4-M3 1SNA206721R0100 0 1 1SNK160058S0301
8 Alvéole de test isolé AJS9 1SNA179726R0200 3 0
9 Barrettes de jonction latérales PC8-R1 1SNA400711R0600 1 0
