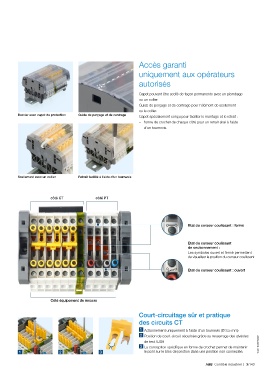

P. 461
Accès garanti
uniquement aux opérateurs
autorisés
Capot pouvant être scellé de façon permanente avec un plombage
ou un collier.
Guide de perçage et de centrage pour l'élément de scellement
ou le collier.
Bornier avec capot de protection Guide de perçage et de centrage Capot spécialement conçu pour faciliter le montage et le retrait :
– forme de crochet de chaque côté pour un retrait aisé à l'aide
d'un tournevis.
Scellement avec un collier Retrait facilité à l'aide d'un tournevis
côté CT côté PT
Etat du curseur coulissant : fermé
Etat du curseur coulissant
de sectionnement :
Les symboles ouvert et fermé permettent
de visualiser la position du curseur coulissant
Etat du curseur coulissant : ouvert
Côté équipement de mesure
Court-circuitage sûr et pratique
des circuits CT
1 Actionnement uniquement à l'aide d'un tournevis (Ø 3.5 mm)
2 Position de court-circuit sécurisée grâce au resserrage des alvéoles
de test AJS9
3 La conception spécifique en forme de crochet permet de maintenir 1SNK160057S0301
1 2 3 le pont sur le bloc de jonction dans une position non connectée.
