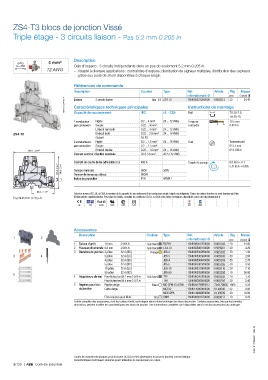

ZS4-T3 blocs de jonction Vissé

Triple étage - 3 circuits liaison - Pas 5.2 mm 0.205 in

4 mm² Description
Gain d'espace : 3 circuits indépendants dans un pas de seulement 5.2 mm 0.205 in.
12 AWG – Adapté à diverses applications : contraintes d'espace, distribution de signaux multiples, distribution des capteurs
grâce aux puits de shunt disponibles à chaque étage.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ K505212 pce (1 pce) g
1SNK161087V0014 Caractéristiques techniques principales Instructions de montage
1SNK505212R0000
25
Liaison
3 circuits liaison
24.40
ZS4-T3
Gris
TH 35-7.5,
UL - CSA
IEC
Rail
Capacité de raccordement
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 12 AWG Longueur 10.5 mm
par connexion Souple 0.22 ... 4 mm² à dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
ZS4-T3 Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
100.1 3.94" Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 32 A / 4 mm² 20 A / 12 AWG
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 N.m ± 0.1
87.4 3.44" 79.9 3.14 Tension nominale 800V 300V 5.31 lb.in ± 0.885
Tension de tenue aux chocs
IP20
Indice de protection 8000V NEMA 1
55.3 2.17"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
Pas 5.2 mm 0.205 in d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 0.8 mm 0.031 in Gris foncé ES4-T3 1SNK505961R0000 K505961 20 4.20
3 Barrettes de jonction 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Repères pour bloc Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161072S0301 - Rév. B

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
