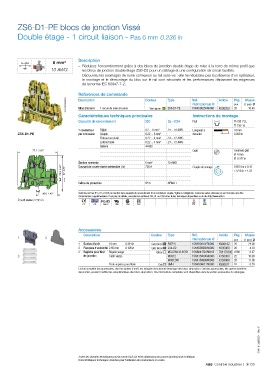

ZS6-D1-PE blocs de jonction Vissé

Double étage - 1 circuit liaison - Pas 6 mm 0.236 in

6 mm² Description
– Réduisez l'encombrement grâce à des blocs de jonction double étage de mise à la terre de même profil que
10 AWG les blocs de jonction double étage ZS6-D2 pour un câblage et une configuration de circuit facilités.
– Découvrez les avantages de notre connexion au rail sans vis : elle ne nécessite pas la présence d'un opérateur,
le montage et le démontage du bloc sur le rail sont sécurisés et les performances dépassent les exigences
de la norme IEC 60947-7-2.

Références de commande
1SNK161062F0014 Description 1 circuit de mise à la terre Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK506250R0000
ZS6-D1-PE
20
18.40
Mise à la terre
K506250
Vert-jaune
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10 mm
ZS6-D1-PE par connexion Souple 0.22 ... 6 mm² dénuder 0.393 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
77.1 3.03" Outil Tournevis plat
Ø 4 mm
Ø 0.157 in
Section nominale 6 mm² 10 AWG
74.5 2.94" 67 2.64" Courant de courte durée admissible (1s) 720 A Couple de serrage 0.85 N.m ± 0.15
7.52 lb.in ± 1.33
Indice de protection IP20 NEMA 1
36.8 1.45" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 6 mm 0.236 in
CE CB RoHS USR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
3 de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161049S0301 - Rév. F

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
