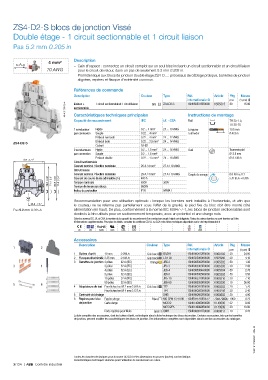

ZS4-D2-S blocs de jonction Vissé

Double étage - 1 circuit sectionnable et 1 circuit liaison

Pas 5.2 mm 0.205 in

4 mm² Description
– Gain d'espace : connectez un circuit complet sur un seul bloc incluant un circuit sectionnable et un circuit liaison
10 AWG pour le circuit de retour, dans un pas de seulement 5.2 mm 0.205 in.
– Profil identique aux blocs de jonction double étage ZS4-D... : processus de câblage pratique, barrettes de jonction
alignées, repères et flasque d'extrémité commun.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ K505315 pce (1 pce) g
1SNK161095V0014 sectionnable Instructions de montage
1SNK505315R0000
Liaison +
Gris
ZS4-D2-S
50
15.90
1 circuit sectionnable et 1 circuit liaison
Caractéristiques techniques principales
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur 10.5 mm
par connexion Souple 0.22 ... 4 mm² à dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
ZS4-D2-S
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
70.4 2.77"
Circuit sectionnable
Courant nominal / Section nominale 25 A / 4 mm² 27 A / 10 AWG
Circuit liaison
Courant nominal / Section nominale 29 A / 4 mm² 27 A / 10 AWG Couple de serrage 0.6 N.m ± 0.1
78.6 3.09" 71.1 2.8" 84.8 3.34" 77.3 3.04" Courant de courte durée admissible (1s) 480 A 300V 5.31 lb.in ± 0.885
630V
Tension nominale
Tension de tenue aux chocs
Indice de protection 8000V NEMA 1
IP20
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
36.8 1.45" le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
Pas 5.2 mm 0.205 in alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont
destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de jonction 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
6 Repères pour bloc Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
