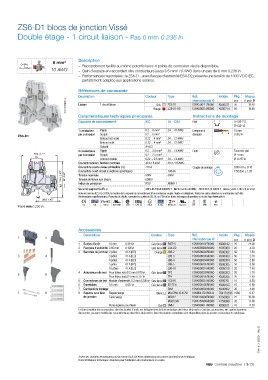

ZS6-D1 blocs de jonction Vissé

Double étage - 1 circuit liaison - Pas 6 mm 0.236 in

6 mm² Description
– Raccordement facilité au même potentiel avec 4 points de connexion vissés disponibles.
10 AWG – Gain d'espace en raccordant des conducteurs jusqu'à 6 mm² 10 AWG dans un pas de 6 mm 0.236 in.
– Performances maximisées : le ZS6-D... avec flasque d'extrémité ES4-D2 présente une tension de 1000 V DC IEC,
parfaitement adaptée aux applications solaires.
Références de commande
Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
internationale @
1SNK161009F0014 Liaison 1 circuit liaison Rouge ZS6-D1 1SNK506211R0000 K506211 50 18.40
pce
Gris
ZS6-D1-RD
K506214
1SNK506214R0000
50
18.40
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10 mm
par connexion Souple 0.2 ... 6 mm² dénuder 0.393 in
ZS6-D1
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
70.4 2.77" par connexion Souple 0.2 ... 2.5 mm² Ø 4 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 40 A / 6 mm² 30 A / 10 AWG
Courant de courte durée admissible (1s) 720 A 100 kA Couple de serrage 0.85 N.m ± 0.15
7.52 lb.in ± 1.33
Courant de court-circuit (conditions spécifiques)
74.5 2.93" 67 2.64" Tension nominale 800V 300V
8000V
Tension de tenue aux chocs
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 440 V 40 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 300 V 30 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
36.8 1.45"
Pas 6 mm 0.236 in CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
5 6
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
6 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
7 8 8 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161013S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/131
