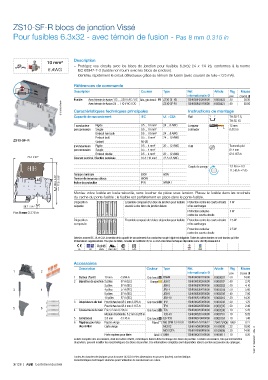

ZS10-SF-R blocs de jonction Vissé

Pour fusibles 6.3x32 - avec témoin de fusion - Pas 8 mm 0.315 in

10 mm² Description
– Protégez vos circuits avec les blocs de jonction pour fusibles 6.3x32 (¼ x 1¼ in), conformes à la norme
6 AWG IEC 60947-7-3 (fusible non fourni avec les blocs de jonction).
– Identifiez rapidement le circuit défectueux grâce au témoin de fusion (avec courant de fuite < 0.5 mA).

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fusible Avec témoin de fusion 115 … 250 V AC / DC Gris, gris foncé ZS10-SF-R3 1SNK508422R0000 K508422 50 30.50
1SNK161073F0014 Caractéristiques techniques principales Instructions de montage
50
K508421
1SNK508421R0000
30.50
Avec témoin de fusion 24 … 110 V AC / DC
ZS10-SF-R1
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur 13 mm
par connexion Souple 0.5 ... 10 mm² à dénuder 0.512 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
ZS10-SF-R Gabarit A5-B5
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
par connexion Souple 0.5 ... 4 mm² Ø 4 mm
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.157 in
74.3 2.93" Courant nominal / Section nominale 10 A / 10 mm² 22 A / 6 AWG
Couple de serrage 1.3 N.m ± 0.3
11.5 lb.in ± 2.65
Tension nominale 630V 600V
85.3 3.36" 77.8 3.06" Tension de tenue aux chocs 6000V NEMA 1
Indice de protection
IP20
Montez votre fusible en toute sécurité, sans toucher de pièce sous tension. Placez le fusible dans les crochets
du cache du porte-fusible ; le fusible est parfaitement en place dans le porte-fusible.
Disposition Ensemble composé d'un bloc de jonction pour fusibles Protection contre les courts-circuits 4 W
26.7 1.05" séparée associé à des blocs de jonction liaison et les surcharges
Protection exclusive 4 W
Pas 8 mm 0.315 in
contre les courts-circuits
Disposition Ensemble composé de 5 blocs de jonction pour fusibles Protection contre les courts-circuits 2.5 W
composée et les surcharges
Protection exclusive 2.5 W
contre les courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de jonction 2 pôles 57 A (IEC) Orange JB8-2 1SNK908302R0000 K908302 50 2.70
3 pôles 57 A (IEC) JB8-3 1SNK908303R0000 K908303 50 4.10
3 4 4 pôles 57 A (IEC) JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles 57 A (IEC) JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles 57 A (IEC) JB8-10 1SNK908310R0000 K908310 20 14.20
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 6
4 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
5 Entretoises 2.8 mm 0.110 in Gris foncé ES-TC8 1SNK900104R0000 K900104 10 1.40
6 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue. 1SNK161053S0301 - Rév. C

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
