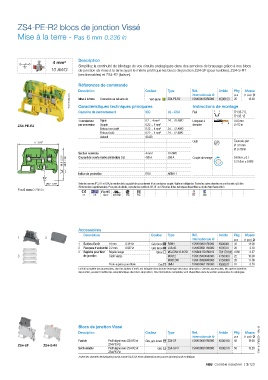

ZS4-PE-R2 blocs de jonction Vissé

Mise à la terre - Pas 6 mm 0.236 in

4 mm² Description
Simplifiez la continuité de blindage de vos circuits analogiques dans des armoires de brassage grâce à nos blocs
10 AWG de jonction de mise à la terre ayant le même profil que les blocs de jonction ZS4-SF (pour fusibles), ZS4-S-R1
(sectionnables) et ZS4-R2 (liaison).

Références de commande
Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
1SNK161089V0014 Mise à la terre Connexion au rail sans vis Vert-jaune ZS4-PE-R2 1SNK506153R0000 K506153 25 15.30
pce
Instructions de montage
Caractéristiques techniques principales
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
ZS4-PE-R2 par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
77 3.03" Outil Tournevis plat
Ø 3.5 mm
Ø 0.138 in
Section nominale 4 mm² 10 AWG
56.3 2.22" 48.8 1.92" Courant de courte durée admissible (1s) 480 A 396 A Couple de serrage 0.6 N.m ± 0.1
5.31 lb.in ± 0.885

Indice de protection IP20 NEMA 1
26.7 1.05" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 6 mm 0.236 in
CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES6-4S 1SNK505911R0000 K505911 20 3.10
3 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
3 de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fusible Profil aligné avec ZS4-R2 et Gris, gris foncé ZS4-SF 1SNK506410R0000 K506410 50 18.60 1SNK161079S0301 - Rév. B
ZS4-SF ZS4-S-R1 ZS4-PE-R2
Sectionnable Profil aligné avec ZS4-R2 et Gris ZS4-S-R1 1SNK506310R0000 K506310 50 13.20
ZS4-PE-R2
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
