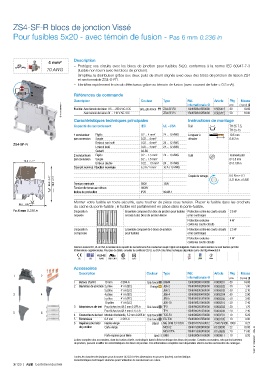

P. 438

ZS4-SF-R blocs de jonction Vissé

       Pour fusibles 5x20 - avec témoin de fusion - Pas 6 mm 0.236 in





                      4 mm²       Description
                                     – Protégez vos circuits avec les blocs de jonction pour fusibles 5x20, conformes à la norme IEC 60947-7-3
                      10 AWG        (fusible non fourni avec les blocs de jonction).
                                     – Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liaison ZS4
                                    et sectionnable ZS4-S-R1.
                                     – Identifiez rapidement le circuit défectueux grâce au témoin de fusion (avec courant de fuite < 0.5 mA).

                                  Références de commande
                                                                                                            Masse
                                  Description                   Couleur   Type      Réf.        Article  Pkg  (1 pce) g
                            1SNK161039F0014  Fusible Avec témoin de fusion 115 … 250 V AC / DC  Gris, gris foncé  ZS4-SF-R3  1SNK506415R0000  K506415  50  18.60
                                                                                    internationale @
                                                                                                       pce
                                      Avec témoin de fusion 24 … 110 V AC / DC
                                                                                                K506412
                                                                                                             18.60
                                                                                                       50
                                                                          ZS4-SF-R1
                                                                                    1SNK506412R0000
                                  Caractéristiques techniques principales            Instructions de montage
                                  Capacité de raccordement      IEC       UL - CSA   Rail              TH 35-7.5,
                                                                                                       TH 35-15
                                  1 conducteur   Rigide         0.2 ... 4 mm²  24 ... 10 AWG  Longueur à   10.5 mm
                                  par connexion  Souple         0.22 ... 4 mm²       dénuder           0.412 in
                                            Embout non isolé    0.22 ... 4 mm²  24 ... 12 AWG
       ZS4-SF-R
                                            Embout isolé        0.22 ... 4 mm²  24 ... 12 AWG
                                            Gabarit             A3-B3
                                  2 conducteurs   Rigide        0.2 ... 1.5 mm²  24 ... 16 AWG  Outil  Tournevis plat
                                  par connexion  Souple         0.2 ... 1.5 mm²                        Ø 3.5 mm
            70.3  2.77"
                                            Embout double       0.22 ... 1.5 mm²  24 ... 16 AWG        Ø 0.138 in
                                  Courant nominal / Section nominale  6.3 A / 4 mm²  10 A / 10 AWG
                       86.3  3.40"  78.8  3.10"  Tension nominale  500V   150V       Couple de serrage  0.6 N.m ± 0.1
                                                                                                       5.31 lb.in ± 0.885
                                  Tension de tenue aux chocs    6000V
                                  Indice de protection          IP20      NEMA 1
                                  Montez votre fusible en toute sécurité, sans toucher de pièce sous tension. Placez le fusible dans les crochets
         26.7  1.05"
                                  du cache du porte-fusible ; le fusible est parfaitement en place dans le porte-fusible.
       Pas 6 mm 0.236 in          Disposition            Ensemble composé d'un bloc de jonction pour fusibles  Protection contre les courts-circuits   2.5 W
                                  séparée                associé à des blocs de jonction liaison  et les surcharges
                                                                                    Protection exclusive    4 W
                                                                                    contre les courts-circuits
                                  Disposition            Ensemble composé de 5 blocs de jonction    Protection contre les courts-circuits   2.5 W
                                  composée               pour fusibles              et les surcharges
                                                                                    Protection exclusive    4 W
                                                                                    contre les courts-circuits
                                  Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
                                  d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
                                    CE   CB  RoHS  USR CNR  CSA  EAC                 BV  DNV  Rina

                                  Accessoires
                                    Description                   Couleur  Type     Réf.        Article  Pkg  Masse
       1           2                                                                internationale @   pce  (1 pce) g
                                  1  Butées d’arrêt  10 mm   0.394 in  Gris foncé  BAM4  1SNK900001R0000  K900001  50  14.00
                                  2  Barrettes de jonction 2 pôles   41 A (IEC)  Orange  JB6-2  1SNK906302R0000  K906302  50  1.30
                                               3 pôles   41 A (IEC)       JB6-3     1SNK906303R0000  K906303  50  2.10
       3           4                           4 pôles   41 A (IEC)       JB6-4     1SNK906304R0000  K906304  50  2.90
                                               5 pôles   41 A (IEC)       JB6-5     1SNK906305R0000  K906305  50  3.60
                                               10 pôles   41 A (IEC)      JB6-10    1SNK906310R0000  K906310  20  7.40
                                  3  Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in  Gris foncé  TP2  1SNK900203R0000  K900203  20  1.70
                                               Pour fiches test Ø 4 mm 0.157 in  TP4  1SNK900205R0000  K900205  20  2.40
       5           6
                                  4  Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé  TC5-R1  1SNK900201R0000  K900201  10  5.20
                                  5  Entretoises  0.8 mm   0.031 in  Gris foncé  ES-TC6  1SNK900105R0000  K900105  10  0.80
                                  6  Repères pour bloc   Repère vierge  Blanc  MG-CPM-13 41791  1SNB041791R0612  704179106 1680  0.27
                                    de jonction  Carte vierge             MC612     1SNK150000R0000  K150000  22  10.00
                                                                          MC612PA   1SNK159999R0000  K159999  20  11.00
                                               Porte-repères pour filerie  Gris  UMH  1SNK900611R0000  K900611  10  0.20
                                  La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes    1SNK161006S0301 - Rév. E
                                  de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

                                  Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
                                  Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
       3/120  |  ABB  Contrôle industriel
