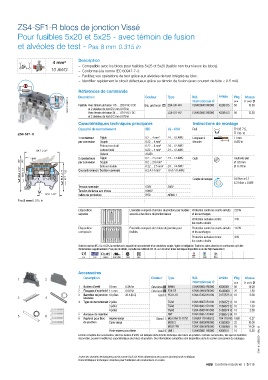

ZS4-SF1-R blocs de jonction Vissé

Pour fusibles 5x20 et 5x25 - avec témoin de fusion

et alvéoles de test - Pas 8 mm 0.315 in

4 mm² Description
– Compatible avec les blocs pour fusibles 5x25 et 5x20 (fusible non fourni avec les blocs).
10 AWG – Conforme à la norme IEC 60947-7-3.
– Facilitez vos opérations de test grâce aux alvéoles de test intégrés au bloc.
– Identifiez rapidement le circuit défectueux grâce au témoin de fusion (avec courant de fuite < 0.5 mA).

Références de commande
Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
1SNK161043F0014 Fusible Avec témoin de fusion 115 … 250 V AC / DC Gris, gris foncé ZS4-SF1-R4 1SNK508415R0000 K508415 50 13.30
internationale @
pce
et 2 alvéoles de test Ø 2 mm 0.079 in
Avec témoin de fusion 24 … 110 V AC / DC
et 2 alvéoles de test Ø 2 mm 0.079 in ZS4-SF1-R2 1SNK508413R0000 K508413 50 13.30
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS4-SF1-R TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.432 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
59.7 2.35" Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
180° 2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
90° 90° par connexion Souple 0.2 ... 2.5 mm² Ø 3.5 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.138 in
96.3 3.79" 88.8 3.5" 54.6 2.15" 47.1 1.85" Courant nominal / Section nominale 6.3 A / 4 mm² 10 A / 10 AWG
0.6 N.m ± 0.1
Couple de serrage
5.31 lb.in ± 0.885
Tension nominale 630V 300V
Tension de tenue aux chocs 8000V
32.9 1.30" Indice de protection IP20 NEMA 1
Pas 8 mm 0.315 in

Disposition Ensemble composé d'un bloc de jonction pour fusibles Protection contre les courts-circuits 2.5 W
séparée associé à des blocs de jonction liaison et les surcharges
Protection exclusive contre 4 W
les courts-circuits
Disposition Ensemble composé de 5 blocs de jonction pour Protection contre les courts-circuits 1.6 W
composée fusibles et les surcharges
Protection exclusive contre 4 W
les courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina

Accessoires
1 2 Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 1.5 mm 0.059 in Gris foncé ES4-SF 1SNK508960R0000 K508960 20 1.80
3 Barrettes de jonction 10 pôles 35 A (IEC) Gris PC81-10 1SNA173523R1100 017352311 10 5.00
3 4 latérales
4 Tiges de raccordement 2 pôles TGA8 1SNA168672R1100 016867211 10 1.00
3 pôles TGA8 1SNA168673R1200 016867312 10 1.50
4 pôles TGA8 1SNA168674R1300 016867413 10 2.00
5 Anneaux de maintien ANT 1SNA168675R1400 016867514 10
5 6
6 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
1SNK161035S0301 - Rév. B
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
