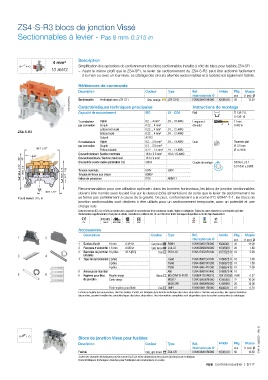

ZS4-S-R3 blocs de jonction Vissé

Sectionnables à levier - Pas 8 mm 0.315 in

4 mm² Description
Simplification des opérations de sectionnement des blocs sectionnables installés à côté de blocs pour fusibles ZS4-SF1 :
10 AWG – Ayant le même profil que le ZS4-SF1, le levier de sectionnement du ZS4-S-R3 peut être actionné facilement
à la main ou avec un tournevis. Le câblage des circuits alternés sectionnables et à fusibles est également facilité.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ K508416 pce (1 pce) g
1SNK161032F0014 Caractéristiques techniques principales Instructions de montage
13.30
Sectionnable
Profil aligné avec ZS4-SF1
1SNK508416R0000
50
ZS4-S-R3
Gris, orange
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.432 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
ZS4-S-R3
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 2.5 mm² Ø 3.5 mm
59.7 2.35"
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.138 in
Courant nominal / Section nominale 18 A / 2.5 mm² 18 A / 10 AWG
180°
90° 90° Courant maximum / Section maximum 18 A / 4 mm²
Courant de courte durée admissible (1s) 300 A Couple de serrage 0.6 N.m ± 0.1
96.3 3.79" 88.8 3.5" 54.6 2.15" 47.1 1.85" Tension nominale 630V 300V 5.31 lb.in ± 0.885
Tension de tenue aux chocs
Indice de protection 6000V NEMA 1
IP20
Recommandation pour une utilisation optimale : dans les borniers horizontaux, les blocs de jonction sectionnables
32.9 1.30" doivent être montés avec le pied fixe sur le dessus (côté alimentation) de sorte que le levier de sectionnement ne
Pas 8 mm 0.315 in se ferme pas partiellement à cause de la gravité. De plus, conformément à la norme IEC 60947-7-1, les blocs de
jonction sectionnables sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une
charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE RoHS USR CNR CSA EAC BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 1.5 mm 0.059 in Gris foncé ES4-SF 1SNK508960R0000 K508960 20 1.80
3 Barrettes de jonction 10 pôles 35 A (IEC) Gris PC81-10 1SNA173523R1100 017352311 10 5.00
3 4 latérales
4 Tiges de raccordement 2 pôles TGA8 1SNA168672R1100 016867211 10 1.00
3 pôles TGA8 1SNA168673R1200 016867312 10 1.50
4 pôles TGA8 1SNA168674R1300 016867413 10 2.00
5 Anneaux de maintien ANT 1SNA168675R1400 016867514 10
5 6 6 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé pour fusibles 1SNK161044S0301 - Rév. E
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fusible Gris, gris foncé ZS4-SF1 1SNK508410R0000 K508410 50 13.30
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/117
