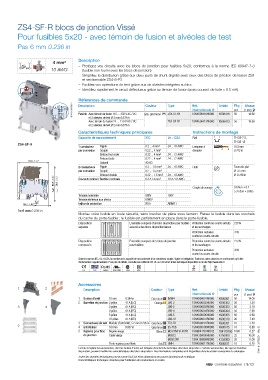

ZS4-SF-R blocs de jonction Vissé

Pour fusibles 5x20 - avec témoin de fusion et alvéoles de test

Pas 6 mm 0.236 in

4 mm² Description
– Protégez vos circuits avec les blocs de jonction pour fusibles 5x20, conformes à la norme IEC 60947-7-3
10 AWG (fusible non fourni avec les blocs de jonction).
– Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liaison ZS4
et sectionnable ZS4-S-R1.
– Facilitez vos opérations de test grâce aux vis alvéoles intégrées au bloc.
– Identifiez rapidement le circuit défectueux grâce au témoin de fusion (avec courant de fuite < 0.5 mA).

Références de commande
1SNK161040F0014 Description Gris, gris foncé Type Réf. Article Pkg (1 pce) g
Masse
Couleur
internationale @
pce
K506416
50
18.60
1SNK506416R0000
ZS4-SF-R4
Fusible Avec témoin de fusion 115 … 250 V AC / DC
et 2 alvéoles de test Ø 2 mm 0.079 in
Avec témoin de fusion 24 … 110 V AC / DC ZS4-SF-R2 1SNK506413R0000 K506413 50 18.60
et 2 alvéoles de test Ø 2 mm 0.079 in
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS4-SF-R
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
70.3 2.77"
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
86.3 3.40" 78.8 3.10" Courant nominal / Section nominale 6.3 A / 4 mm² 10 A / 10 AWG
Couple de serrage 0.6 N.m ± 0.1
5.31 lb.in ± 0.885
Tension nominale 500V 150V
Tension de tenue aux chocs 6000V
26.7 1.05" Indice de protection IP20 NEMA 1
Pas 6 mm 0.236 in
Montez votre fusible en toute sécurité, sans toucher de pièce sous tension. Placez le fusible dans les crochets
du cache du porte-fusible ; le fusible est parfaitement en place dans le porte-fusible.
Disposition Ensemble composé d'un bloc de jonction pour fusibles Protection contre les courts-circuits 2.5 W
séparée associé à des blocs de jonction liaison et les surcharges
Protection exclusive 4 W
contre les courts-circuits
Disposition Ensemble composé de 5 blocs de jonction Protection contre les courts-circuits 2.5 W
composée pour fusibles et les surcharges
Protection exclusive 4 W
contre les courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina

Accessoires
1 2 Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
5
4 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
5 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00 1SNK161037S0301 - Rév. E
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
