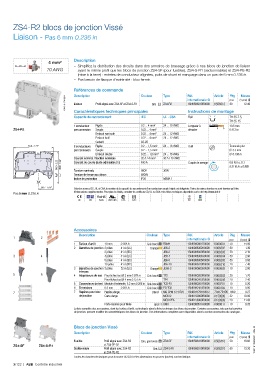

ZS4-R2 blocs de jonction Vissé

Liaison - Pas 6 mm 0.236 in

4 mm² Description
– Simplifiez la distribution des circuits dans des armoires de brassage grâce à nos blocs de jonction de liaison
10 AWG ayant le même profil que les blocs de jonction ZS4-SF (pour fusibles), ZS4-S-R1 (sectionnables) et ZS4-PE-R2
(mise à la terre) : entrées de conducteur alignées, puits de shunt et marquage dans un pas de 6 mm 0.236 in.
– Pas besoin de flasque d'extrémité : bloc fermé.

Références de commande Couleur Type Réf. Article Pkg Masse
Description
1SNK161074V0014 Liaison Profil aligné avec ZS4-SF et ZS4-S-R1 Gris ZS4-R2 internationale @ K506013 pce (1 pce) g
1SNK506013R0000
12.40
50
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
ZS4-R2 par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
70.5 2.77" 2 conducteurs Rigide 0.2 ... 1,5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1,5 mm² Ø 3.5 mm
Embout double 0.22 ... 1,5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 32 A / 4 mm² 30 A / 10 AWG
56.3 2.22" 48.8 1.92" Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 N.m ± 0.1
5.31 lb.in ± 0.885
Tension nominale 800V 300V
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1

26.7 1.05" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
Pas 6 mm 0.236 in d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Barrettes de jonction 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
interpas
5 6 4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
6 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 7 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fusible Profil aligné avec ZS4-R2 Gris, gris foncé ZS4-SF 1SNK506410R0000 K506410 50 18.60 1SNK161083S0301 - Rév. B
ZS4-SF ZS4-S-R1 et ZS4-PE-R2
Sectionnable Profil aligné avec ZS4-R2 Gris ZS4-S-R1 1SNK506310R0000 K506310 50 13.20
et ZS4-PE-R2
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/122 | ABB Contrôle industriel
