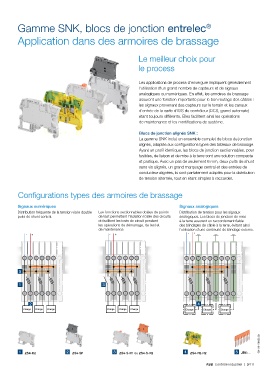

Gamme SNK, blocs de jonction entrelec ®

Application dans des armoires de brassage

Le meilleur choix pour

le process

Les applications de process d'envergure impliquent généralement
l'utilisation d'un grand nombre de capteurs et de signaux
analogiques ou numériques. En effet, les armoires de brassage
assurent une fonction importante pour le bon routage des câbles :
les signaux provenant des capteurs sur le terrain et les canaux
d'entrée de la carte d'E/S du contrôleur (DCS, grand automate)
étant toujours différents. Elles facilitent ainsi les opérations
de maintenance et les modifications de système.

Blocs de jonction alignés SNK :
La gamme SNK inclut un ensemble complet de blocs de jonction
alignés, adaptés aux configurations types des tableaux de brassage.
Ayant un profil identique, les blocs de jonction sectionnables, pour
fusibles, de liaison et de mise à la terre sont une solution compacte
et pratique. Avec un pas de seulement 6 mm, deux puits de shunt
sans vis alignés, un grand marquage central et des entrées de
conducteur alignées, ils sont parfaitement adaptés pour la distribution
de tension alternée, tout en étant simples à raccorder.

Configurations types des armoires de brassage

Signaux numériques Signaux analogiques
Distribution fréquente de la tension via le double Les fonctions sectionnables dotées de points Distribution de tension pour les signaux
puits de shunt central. de test permettent l'isolation totale des circuits analogiques. Les blocs de jonction de mise
et facilitent les tests de circuit pendant à la terre assurent un raccordement fiable
les opérations de démarrage, de test et des blindages de câble à la terre, évitant ainsi
de maintenance. l'utilisation d'une continuité de blindage externe.
- + - + - +

5

1 3

2 4
Load
Charge Charge Charge Charge Charge Charge Charge Charge Charge
Load
Load
Load
Load
Load
Load
Load
Load
1SNK161086S0301
1 ZS4-R2 2 ZS4-SF 3 ZS4-S-R1 ou ZS4-S-R2 4 ZS4-PE-R2 5 JB6-...

ABB Contrôle industriel | 3/111
