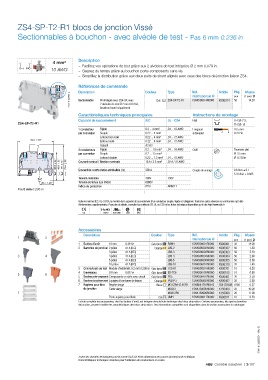

ZS4-SP-T2-R1 blocs de jonction Vissé

Sectionnables à bouchon - avec alvéole de test - Pas 6 mm 0.236 in

4 mm² Description
– Facilitez vos opérations de test grâce aux 2 alvéoles de test intégrées Ø 2 mm 0.079 in.
10 AWG – Gagnez du temps grâce au bouchon porte-composants sans vis.
– Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction liaison ZS4.

Références de commande
Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
1SNK161037F0014 Sectionnable Profil aligné avec ZS4-SF, avec Gris ZS4-SP-T2-R1 internationale @ K506314 pce 14.20
50
1SNK506314R0000
2 alvéoles de test Ø 2 mm 0.079 in,
bouchon fourni séparément
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS4-SP-T2-R1 TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur 10.5 mm
par connexion Souple 0.22 ... 4 mm² à dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
70.5 2.78" Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
56.3 2.22" 48.8 1.92" 81 3.19" 73.5 2.89" Courant nominal / Section nominale 18 A / 2.5 mm² 20 A / 10 AWG
Courant de courte durée admissible (1s)
0.6 N.m ± 0.1
300 A
Couple de serrage
5.31 lb.in ± 0.885
Tension nominale 400V 150V
26.7 1.05" Tension de tenue aux chocs 6000V
Indice de protection IP20 NEMA 1
Pas 6 mm 0.236 in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE RoHS USR CNR CSA EAC

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
4 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
5 6
5 Bouchons porte-composants Composants en série avec circuit Gris foncé PG5 1SNK900401R0000 K900401 20 3.50
6 Bouchons de sectionnement Equipés d'une barre de liaison Orange PG5-R1 1SNK900402R0000 K900402 20 3.50
7 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
7 MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161040S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
