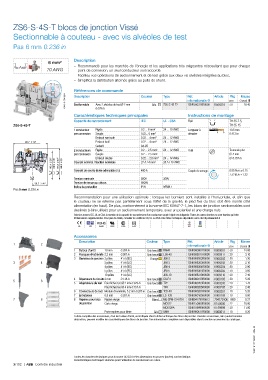

ZS6-S-4S-T blocs de jonction Vissé

Sectionnable à couteau - avec vis alvéoles de test

Pas 6 mm 0.236 in

6 mm² Description
– Recommandé pour les marchés de l'énergie et les applications très exigeantes nécessitant que pour chaque
10 AWG point de connexion, un seul conducteur soit raccordé.
– Facilitez vos opérations de sectionnement et de test grâce aux deux vis alvéoles intégrées au bloc.
– Simplifiez la distribution alternée grâce au puits de shunt.
Références de commande
1SNK161094V0014 Description Avec 2 alvéoles de test Ø 2 mm Couleur Gris Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
Sectionnable
18.40
50
K506316
ZS6-S-4S-T2
1SNK506316R0000
0 079 in
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS6-S-4S-T TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22... 6 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
80.7 3.18" Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 2.5 mm² 24 ... 14 AWG Ø 4 mm
0.22 ... 2.5 mm²
Ø 0.157 in
Embout double
60.4 2.38" 52.9 2.08" 67.3 2.64" 59.8 2.35" Courant nominal / Section nominale 27 A / 4 mm² 28 A / 10 AWG
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.85 N.m ± 0.15
7.52 lb.in ± 1.33
Tension nominale 500V 300V
35.7 1.40" Tension de tenue aux chocs 6000V
Indice de protection IP20 NEMA 1
Pas 6 mm 0.236 in
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont
destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2
internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES6-4S 1SNK505911R0000 K505911 20 3.10
3 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
5 6
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
6 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 8 8 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
1SNK161071S0301 - Rév. B

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/102 | ABB Contrôle industriel
