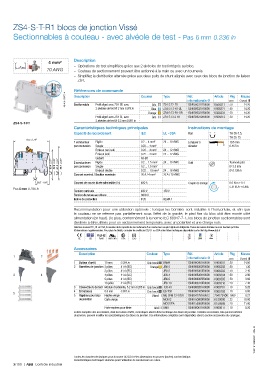

ZS4-S-T-R1 blocs de jonction Vissé

Sectionnables à couteau - avec alvéole de test - Pas 6 mm 0.236 in

4 mm² Description
– Opérations de test simplifiées grâce aux 2 alvéoles de test intégrés au bloc.
10 AWG – Couteau de sectionnement pouvant être actionné à la main ou avec un tournevis.
– Simplifiez la distribution alternée grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liaison
ZS4.
Références de commande
1SNK161035F0014 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
Profil aligné avec ZS4-SF, avec
Sectionnable
Gris
14.20
1SNK506321R0000
2 alvéoles de test Ø 2 mm 0.079 in Bleu ZS4-S-T2-R1 1SNK506311R0000 K506311 50 14.20
50
ZS4-S-T2-R1-BL
K506321
Orange ZS4-S-T2-R1-OR 1SNK506331R0000 K506331 50 14.20
Profil aligné avec ZS4-SF, avec Gris ZS4-S-T2.3-R1 1SNK506312R0000 K506312 50 14.20
2 alvéoles de test Ø 2,3 mm 0.091 in
ZS4-S-T-R1
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
70.5 2.78"
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
0.2 ... 1.5 mm²
Ø 3.5 mm
Souple
par connexion
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 26 A / 4 mm² 26 A / 10 AWG
26.7 1.05" Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 N.m ± 0.1
5.31 lb.in ± 0.885
Pas 6 mm 0.236 in
Tension nominale 400 V 150 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont
destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
4 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
5
5 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
1SNK161045S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
