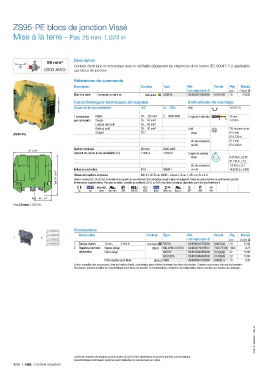

ZS95-PE blocs de jonction Vissé

Mise à la terre - Pas 26 mm 1.024 in

95 mm² Description
Contact électrique et mécanique avec le rail fiable dépassant les exigences de la norme IEC 60947-7-2 applicable
0000 AWG aux blocs de jonction.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Connexion au rail à vis Vert-jaune ZS95-PE 1SNK526150R0000 K526150 10 278.00
1SNK161024F0014 Caractéristiques techniques principales UL - CSA Instructions de montage
Rail
IEC
TH 35-15
Capacité de raccordement
1 conducteur Rigide 35 ... 120 mm² 2 ... 0000 AWG Longueur à dénuder 26 mm
par connexion Souple 35 ... 95 mm² 1.024 in
Embout non isolé 35 ... 50 mm²
Embout isolé 35 ... 50 mm² Outil Clé six pans creux
Gabarit B12 Vissé Ø 6 mm
ZS95-PE
Ø 0.236 in
Vis de connexion Ø 4 mm
au rail Ø 0.158 in
Section nominale 95 mm² 0000 AWG
87 3.43"
Courant de courte durée admissible (1s) 11400 A 12840 A Couple de serrage
Vissé 9.25 N.m ± 0.25
81.7 lb.in ± 2.2
Vis de connexion 1.9 N.m ± 0.1
Indice de protection IP10 NEMA 1 au rail 16.82 lb.in ± 0.885
87 3.43" Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina

46 1.81"
Pas 26 mm 1.024 in

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161024S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
