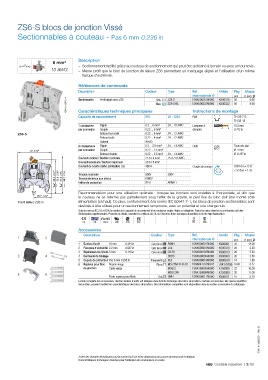

ZS6-S blocs de jonction Vissé

Sectionnables à couteau - Pas 6 mm 0.236 in

6 mm² Description
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un tournevis.
10 AWG – Même profil que le bloc de jonction de liaison ZS6 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ K506315 pce (1 pce) g
Profil aligné avec ZS6
1SNK506315R0000
ZS6-S
Sectionnable
8.60
50
1SNK161056F0014 Caractéristiques techniques principales Bleu ZS6-S-BL 1SNK506322R0000 K506322 50 8.60
Gris
Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 6 mm² dénuder 0.412 in
ZS6-S Embout non isolé 0.22 ... 6 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
53 2.09" par connexion Souple 0.22 ... 2.5 mm² Ø 4 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 25 A / 4 mm² 25 A / 10 AWG
Courant maximum / Section maximum 30 A / 6 mm²
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.85 N.m ± 0.15
7.52 lb.in ± 1.33
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Tension nominale 500V 300V
Tension de tenue aux chocs
6000V
Indice de protection IP20 NEMA 1
Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
26.7 1.05" le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
Pas 6 mm 0.236 in alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont
destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
3 4 4 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
5 Capots de protection Pas 6 mm 0.236 in Transparente PL6 1SNK900619R0000 K900619 10 1.80
6 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
5 6
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161046S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
