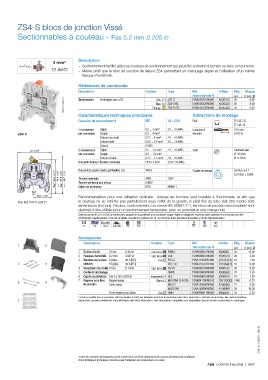

ZS4-S blocs de jonction Vissé
Sectionnables à couteau - Pas 5.2 mm 0.205 in
4 mm² Description
– Sectionnement facilité grâce au couteau de sectionnement qui peut être actionné à la main ou avec un tournevis.
10 AWG – Même profil que le bloc de jonction de liaison ZS4 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.
Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ K505310 pce (1 pce) g
Sectionnable
Profil aligné avec ZS4
50
1SNK505310R0000
ZS4-S
8.60
1SNK161002F0014 Orange ZS4-S-BL 1SNK505320R0000 K505320 50 8.60
Gris
Bleu
K505330
50
ZS4-S-OR
1SNK505330R0000
8.60
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
ZS4-S par connexion Souple 0.2 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 10 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
53 2.09" 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 25 A / 4 mm² 25 A / 10 AWG
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 N.m ± 0.1
60.4 2.37" 52.9 2.08" 67.2 2.64" 59.7 2.35" Tension nominale 400V 150V 5.31 lb.in ± 0.885
Tension de tenue aux chocs 6000V
Indice de protection IP20 NEMA 1
26.7 1.05" Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin que
Pas 5.2 mm 0.205 in le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être monté côté
alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction sectionnables sont
destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de jonction 2 pôles 30 A (IEC) Gris PC5-2 1SNA113542R1000 011354210 10 1.80
3 4 latérales 10 pôles 30 A (IEC) PC5-10 1SNA113544R1200 011354412 10 6.00
4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
5 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
6 Capots de protection Pas 5.2 mm 0.205 in Transparente PL5 1SNK900618R0000 K900618 10 1.50
7 Repères pour bloc Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
5 6
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
7 de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
1SNK161010S0301 - Rév. E
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
