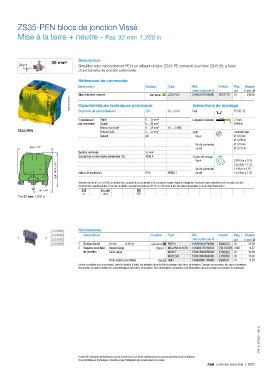

ZS35-PEN blocs de jonction Vissé

Mise à la terre + neutre - Pas 32 mm 1.260 in

35 mm² Description
N
Simplifiez votre raccordement PE.N en utilisant un bloc ZS35-PE connecté à un bloc ZS35-BL à l'aide
d'une barrette de jonction prémontée.
Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre + neutre Vert-jaune ZS35-PEN 1SNK516170R0000 K516170 10 236.00
1SNK161063F0014 Caractéristiques techniques principales UL - CSA Instructions de montage

Rail
IEC
Capacité de raccordement
TH 35-15
1 conducteur Rigide 6 ... 35 mm² Longueur à dénuder 17 mm
par connexion Souple 6 ... 35 mm² 0.669 in
Embout non isolé 6 ... 35 mm² 10 ... 2 AWG
ZS35-PEN Embout isolé 6 ... 35 mm² Outil Tournevis plat
Gabarit A9 Vissé Ø 6.5 mm
Ø 0.256 in
Vis de connexion Ø 5.5 mm
60.3 2.37" au rail Ø 0.217 in
Section nominale 35 mm²
Courant de courte durée admissible (1s) 4200 A Couple de serrage
Vissé 2.65 N.m ± 0.15
63.3 2.49" Indice de protection IP10 NEMA 1 Vis de connexion 23.5 lb.in ± 1.33
1.6 N.m ± 0.15
au rail
14.2 lb.in ± 1.33
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
34 1.34"
CE RoHS EAC
Pas 32 mm 1.260 in

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161047S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
