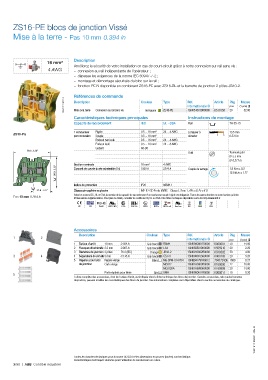

ZS16-PE blocs de jonction Vissé

Mise à la terre - Pas 10 mm 0.394 in

16 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans vis :
4 AWG – connexion au rail indépendante de l'opérateur ;
– dépasse les exigences de la norme IEC 60947-7-2 ;
– montage et démontage sécurisés du bloc sur le rail ;
– fonction PE.N disponible en combinant ZS16-PE avec ZS16-BL et la barrette de jonction 2 pôles JB10-2.

Références de commande
1SNK161019F0014 Description Connexion au rail sans vis Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK510150R0000
K510150
Mise à la terre
20
Vert-jaune
ZS16-PE
32.00
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-15
1 conducteur Rigide 0.5 ... 16 mm² 24 ... 4 AWG Longueur à 13.5 mm
ZS16-PE par connexion Souple 0.5 ... 16 mm² dénuder 0.531 in
Embout non isolé 0.5 ... 16 mm² 24 ... 4 AWG
Embout isolé 0.5 ... 10 mm² 24 ... 8 AWG
Gabarit A6-B6
60.6 2.39"
Outil Tournevis plat
Ø 5.5 mm
Ø 0.217 in
Section nominale 16 mm² 4 AWG
56.3 2.22" Courant de courte durée admissible (1s) 1920 A 2544 A Couple de serrage 1.8 N.m ± 0.2
15.9 lb.in ± 1.77
Indice de protection IP20 NEMA 1
27.9 1.10" Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
Pas 10 mm 0.394 in d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de jonction 2 pôles 76 A (IEC) Orange JB10-2 1SNK910302R0000 K910302 50 4.60
3 4 4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
5 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
5
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161018S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
