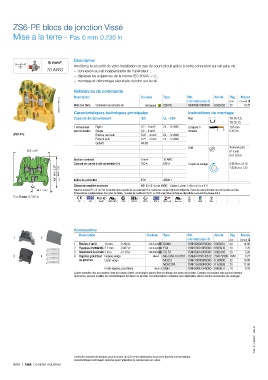

ZS6-PE blocs de jonction Vissé

Mise à la terre - Pas 6 mm 0.236 in

6 mm² Description
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion sur rail sans vis :
10 AWG – connexion au rail indépendante de l'opérateur ;
– dépasse les exigences de la norme IEC 60947-7-2 ;
– montage et démontage sécurisés du bloc sur le rail.

Références de commande
Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
1SNK161017F0014 Mise à la terre Connexion au rail sans vis Vert-jaune ZS6-PE 1SNK506150R0000 K506150 20 13.70
internationale @
pce
Caractéristiques techniques principales
Rail
TH 35-7.5,
Capacité de raccordement IEC UL - CSA Instructions de montage
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.2 ... 6 mm² dénuder 0.412 in
ZS6-PE Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
Outil Tournevis plat
59.5 2.26" Ø 4 mm
Ø 0.157 in
Section nominale 6 mm² 10 AWG
Courant de courte durée admissible (1s) 720 A 636 A Couple de serrage 0.85 N.m ± 0.15
56.3 2.22" 48.8 1.92" 7.52 lb.in ± 1.33

Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II, Ex e II U
26.7 1.05" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 6 mm 0.236 in
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
3 4 4 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161015S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/86 | ABB Contrôle industriel
