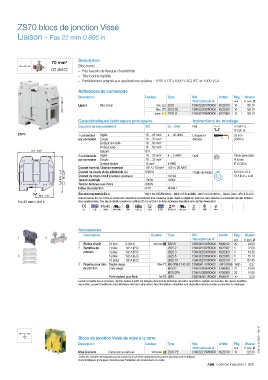

ZS70 blocs de jonction Vissé

Liaison - Pas 22 mm 0.866 in

70 mm² Description
Bloc fermé :
00 AWG – Pas besoin de flasque d'extrémité.
– Très bonne rigidité.
– Parfaitement adapté aux applications solaires : 1250 V DC (1000 V AC) IEC et 1000 V UL.

Références de commande
Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
1SNK161044F0014 Liaison Bloc fermé Bleu ZS70 1SNK522010R0000 K522010 10 158.10
internationale @
pce
Gris
1SNK522020R0000 K522020
158.10
10
ZS70-BL
Jaune ZS70-YL 1SNK522060R0000 K522060 10 158.10
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS70 1 conducteur Rigide 16 ... 95 mm² 4 ... 00 AWG Longueur à 25 mm
par connexion Souple 16 ... 70 mm² dénuder 0.984 in
Embout non isolé 16 ... 50 mm²
Embout isolé 16 ... 50 mm²
78.4 3.09" Gabarit B11
2 conducteurs Rigide 16 ... 35 mm² 4 ... 2 AWG Outil Clé six pans creux
par connexion Souple 16 ... 35 mm² Ø 6 mm
Embout double 16 mm² 6 AWG Ø 0.236 in
Courant nominal / Section nominale 192 A / 70 mm² 159 A / 00 AWG
82.5 3.25" 75 2.95" Courant de courte durée admissible (1s) 8400 A 100 kA Couple de serrage 6.5 N.m ± 0.5
57.5 lb.in ± 4.43
Courant de court-circuit (conditions spécifiques)
Tension nominale
Tension de tenue aux chocs 1000V 1000V
8000V
Indice de protection IP10 NEMA 1
Sécurité augmentée Ex e 693 V 192 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 159 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
39.5 1.56"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre d'informa-
Pas 22 mm 0.866 in tions supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de 2 pôles 192 A (IEC) JB22-2 1SNK922302R0000 K922302 5 27.00
jonction 3 pôles 192 A (IEC) JB22-3 1SNK922303R0000 K922303 5 43.30
3 5 pôles 192 A (IEC) JB22-5 1SNK922305R0000 K922305 5 76.10
10 pôles 192 A (IEC) JB22-10 1SNK922310R0000 K922310 5 157.40
3 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre 1SNK161021S0301 - Rév. E
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Connexion au rail à vis Vert-jaune ZS70-PE 1SNK522150R0000 K522150 10 222.00
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/81
