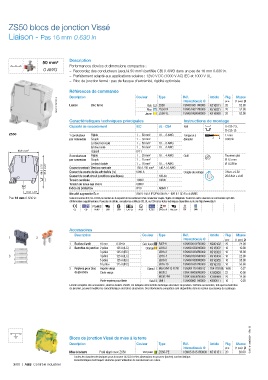

ZS50 blocs de jonction Vissé

Liaison - Pas 16 mm 0.630 in

50 mm² Description
Performances élevées et dimensions compactes :
0 AWG – Raccordez des conducteurs jusqu'à 50 mm² (certifiés CB) 0 AWG dans un pas de 16 mm 0.630 in.
– Parfaitement adapté aux applications solaires : 1250 V DC (1000 V AC) IEC et 1000 V UL.
– Bloc de jonction fermé : pas de flasque d'extrémité, rigidité optimisée.

Références de commande
Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
1SNK161084V0014 Liaison Bloc fermé Bleu ZS50 1SNK516011R0000 K516011 20 52.90
internationale @
pce
Gris
20
K516021
ZS50-BL
52.90
1SNK516021R0000
Jaune ZS50-YL 1SNK516060R0000 K516060 20 52.90
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS50 1 conducteur Rigide 1 … 50 mm² 18 … 0 AWG Longueur à 17 mm
par connexion Souple 1 … 50 mm² dénuder 0.669 in
Embout non isolé 1 … 50 mm² 18 … 0 AWG
Embout isolé 1 … 50 mm² 18 … 0 AWG
63.6 2.50" Gabarit Ø 11
2 conducteurs Rigide 1 … 25 mm² 18 … 4 AWG Outil Tournevis plat
par connexion Souple 1 … 25 mm² Ø 6.5 mm
Embout double 1 … 16 mm² 18 … 4 AWG Ø 0.256 in
69.3 2.73" 61.8 2.43" Courant nominal / Section nominale 150 A / 50 mm² 140 A / 0 AWG Couple de serrage 3 N.m ± 0.50
Courant de courte durée admissible (1s)
6000 A
Courant de court-circuit (conditions spécifiques) 100 kA 26.6 lb.in ± 4.43
Tension nominale 1000V 1000V
Tension de tenue aux chocs 8000V
Indice de protection IP10 NEMA 1
31.9 1.25"
Sécurité augmentée Ex e 880 V 150 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC
Pas 16 mm 0.630 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de jonction 2 pôles 125 A (IEC) Orange JB16-2 1SNK916302R0000 K916302 10 10.00
3 pôles 125 A (IEC) JB16-3 1SNK916303R0000 K916303 10 16.00
3 4 pôles 125 A (IEC) JB16-4 1SNK916304R0000 K916304 10 22.00
5 pôles 125 A (IEC) JB16-5 1SNK916305R0000 K916305 10 28.00
10 pôles 125 A (IEC) JB16-10 1SNK916310R0000 K916310 10 56.60
3 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre 1SNK161069S0301 - Rév. B
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS50 Vert-jaune ZS50-PE 1SNK516151R0000 K516151 20 83.00
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/80 | ABB Contrôle industriel
