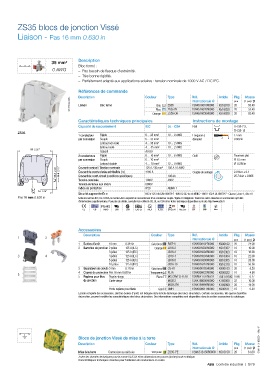

ZS35 blocs de jonction Vissé

Liaison - Pas 16 mm 0.630 in

35 mm² Description
Bloc fermé :
0 AWG – Pas besoin de flasque d'extrémité.
– Très bonne rigidité.
– Parfaitement adapté aux applications solaires : tension nominale de 1000 V AC / DC IEC.

Références de commande Couleur Type Réf. Article Pkg Masse
Description
1SNK161004F0014 Liaison Bloc fermé Gris ZS35 internationale @ K516010 pce (1 pce) g
1SNK516010R0000
20
53.40
ZS35-BL
Bleu
20
1SNK516020R0000
53.40
Orange ZS35-OR 1SNK516030R0000 K516020 20 53.40
K516030
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS35
1 conducteur Rigide 6 ... 35 mm² 10 ... 0 AWG Longueur à 17 mm
par connexion Souple 6 ... 35 mm² dénuder 0.669 in
Embout non isolé 4 ... 35 mm² 10 ... 2 AWG
Embout isolé 4 … 35 mm² 10 ... 2 AWG
59 2.32"
Gabarit A9-B9
2 conducteurs Rigide 6 ... 16 mm² 10 ... 6 AWG Outil Tournevis plat
par connexion Souple 6 ... 16 mm² Ø 6.5 mm
Embout double 4 … 10 mm² 12 ... 8 AWG Ø 0.256 in
125 A / 35 mm²
150 A / 0 AWG
Courant nominal / Section nominale
63.3 2.49" 55.8 2.19" Courant de courte durée admissible (1s) 4200 A 100 kA Couple de serrage 2.9 N.m ± 0.1
25.7 lb.in ± 0.885
Courant de court-circuit (conditions spécifiques)
Tension nominale 1000V 600V
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1
34 1.34"
Sécurité augmentée Ex e 693 V 125 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 150 A UL 60079-7 - Classe I, Zone 1, AEx e II
Pas 16 mm 0.630 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de jonction 2 pôles 125 A (IEC) Orange JB16-2 1SNK916302R0000 K916302 10 10.00
3 pôles 125 A (IEC) JB16-3 1SNK916303R0000 K916303 10 16.00
3 4 4 pôles 125 A (IEC) JB16-4 1SNK916304R0000 K916304 10 22.00
5 pôles 125 A (IEC) JB16-5 1SNK916305R0000 K916305 10 28.00
10 pôles 125 A (IEC) JB16-10 1SNK916310R0000 K916310 10 56.60
3 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
4 Capots de protection Pas 16 mm 0.630 in Transparente PL16 1SNK900622R0000 K900622 10 4.60
5
5 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre 1SNK161019S0301 - Rév. F
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Connexion au rail à vis Vert-jaune ZS35-PE 1SNK516150R0000 K516150 20 81.80
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/79
