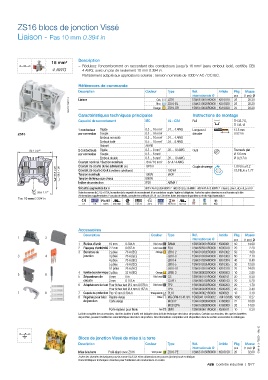

P. 395

ZS16 blocs de jonction Vissé

         Liaison - Pas 10 mm 0.394 in





                        16 mm²      Description
                                       – Réduisez l'encombrement en raccordant des conducteurs jusqu'à 16 mm² (sans embout isolé, certifiés CB)
                        4 AWG         4 AWG, avec un pas de seulement 10 mm 0.394 in.
                                       – Parfaitement adapté aux applications solaires : tension nominale de 1000 V AC / DC IEC.

                                    Références de commande
                                    Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
                                                                                                               20.20
                                                                            ZS16
                                    Liaison
                                                                                                         25
                                1SNK161006F0014                      Orange  ZS16-BL  1SNK510020R0000 K510020  25  20.20
                                                                                      1SNK510010R0000 K510010
                                                                       Gris
                                                                      Bleu
                                                                                                         25
                                                                                                               20.20
                                                                            ZS16-OR
                                                                                      1SNK510030R0000 K510030
                                    Caractéristiques techniques principales            Instructions de montage
                                    Capacité de raccordement      IEC       UL - CSA   Rail              TH 35-7.5,
                                                                                                         TH 35-15
                                    1 conducteur   Rigide         0.5 ... 16 mm²  24 ... 4 AWG  Longueur à   13.5 mm
         ZS16                       par connexion  Souple         0.5 ... 16 mm²       dénuder           0.531 in
                                             Embout non isolé     0.5 ... 16 mm²  24 ... 4 AWG
                                             Embout isolé         0.5 ... 10 mm²  24 ... 8 AWG
                                             Gabarit              A6-B6
              56.1  2.21"           2 conducteurs  Rigide         0.5 ... 6 mm²  20 ... 10 AWG  Outil    Tournevis plat
                                    par connexion  Souple         0.5 ... 6 mm²                          Ø 5.5 mm
                                             Embout double        0.5 ... 6 mm²  20 ... 10 AWG           Ø 0.217 in
                                    Courant nominal / Section nominale  76 A / 16 mm²  67 A / 4 AWG  Couple de serrage  1.8 N.m ± 0.2
                                                                  1920 A
                                    Courant de courte durée admissible (1s)
                          57.8  2.28"  50.3  1.98"  Courant de court-circuit (conditions spécifiques)  1000V  100 kA  15.9 lb.in ± 1.77
                                    Tension nominale
                                                                            600V
                                    Tension de tenue aux chocs    8000V
                                    Indice de protection          IP20      NEMA 1
                                    Sécurité augmentée Ex e       693 V 76 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 67 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
                  29.8  1.17"       Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
                                    d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
         Pas 10 mm 0.394 in
                                      CE   CB  RoHS  USR CNR  CSA  EAC Ex  ATEX  IECEx  BR-Ex e II  Haz Loc  BV  DNV  Rina
                                    Accessoires
                                      Description                   Couleur  Type     Réf.        Article  Pkg  Masse
         1           2                                                                internationale @   pce  (1 pce) g
                                    1  Butées d’arrêt  10 mm   0.394 in  Gris foncé  BAM4  1SNK900001R0000 K900001  50  14.00
                                    2  Flasques d'extrémité 2.2 mm   0.087 in  Gris foncé  ES4  1SNK505910R0000 K505910  20  2.20
                                    3  Barrettes de   2 pôles   76 A (IEC)  Orange  JB10-2  1SNK910302R0000 K910302  50  4.60
         3           4                jonction   3 pôles   76 A (IEC)       JB10-3    1SNK910303R0000 K910303  50  7.10
                                                 4 pôles   76 A (IEC)       JB10-4    1SNK910304R0000 K910304  40  9.40
                                                 5 pôles   76 A (IEC)       JB10-5    1SNK910305R0000 K910305  30  12.00
                                                 10 pôles   76 A (IEC)      JB10-10   1SNK910310R0000 K910310  20  24.00
                                    4  Barrettes de jonction interpas 3 pôles   32 A (IEC)  Orange  JB85-3  1SNK900603R0000 K900603  10  2.80
         5           6
                                    5  Séparateurs de   0 mm   0 in  Gris foncé  CS   1SNK900101R0000 K900101  20  0.20
                                      circuits   3 mm    0.118 in           CS-R1     1SNK900103R0000 K900103  20  5.20
                                    6  Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in  Gris foncé  TP2  1SNK900203R0000 K900203  20  1.70
                                                 Pour fiches test Ø 4 mm 0.157 in  TP4  1SNK900205R0000 K900205  20  2.40
         7           8              7  Capots de protection Pas 10 mm 0.394 in  Transparente  PL10  1SNK900621R0000 K900621  10  3.10
                                    8  Repères pour bloc  Repère vierge  Blanc  MG-CPM-13 41791 1SNB041791R0612 704179106 1680  0.27
                                      de jonction  Carte vierge             MC812     1SNK160000R0000 K160000  22  10.00
                                                                            MC812PA   1SNK169999R0000 K169999  20  14.00
                                                 Porte-repères pour filerie  Gris  UMH  1SNK900611R0000 K900611  10  0.20
                                    La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
                                    de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.




                                    Blocs de jonction Vissé de mise à la terre                                      1SNK161017S0301 - Rév. E
                                    Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
                                    Mise à la terre  Profil aligné avec ZS16  Vert-jaune  ZS16-PE  1SNK510150R0000 K510150  20  32.00
                                    Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
                                    Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
                                                                                             ABB  Contrôle industriel  |  3/77
