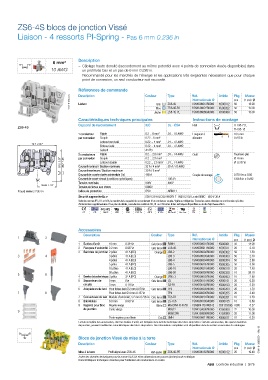

ZS6-4S blocs de jonction Vissé

Liaison - 4 ressorts PI-Spring - Pas 6 mm 0.236 in

6 mm² Description
– Câblage haute densité (raccordement au même potentiel avec 4 points de connexion vissés disponibles) dans
10 AWG un profil très bas et un pas de 6 mm 0.236 in.
– Recommandé pour les marchés de l'énergie et les applications très exigeantes nécessitant que pour chaque
point de connexion, un seul conducteur soit raccordé.

Références de commande
Masse
1SNK161078V0014 Description Couleur Gris Type Réf. Article Pkg (1 pce) g
internationale @
pce
ZS6-4S
Liaison
K506012
15.00
50
1SNK506012R0000
Bleu
K506068
1SNK506068R0000
Jaune ZS6-4S-BL 1SNK506022R0000 K506022 50 15.00
15.00
50
ZS6-4S-YL
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS6-4S
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22... 6 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
72.7 2.86"
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
Ø 4 mm
Souple
par connexion
0.2 ... 2.5 mm²
57.2 2.25" 49.7 1.96" Courant nominal / Section nominale 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Embout double
30 A / 10 AWG
32 A / 4 mm²
Courant maximum / Section maximum 39 A / 6 mm²
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.75 N.m ± 0.05
Courant de court-circuit (conditions spécifiques) 100 kA 6.64 lb.in ± 0.443
Tension nominale 800V 600V
35.65 1.29"
Tension de tenue aux chocs 8000V
Pas 6 mm 0.236 in Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 550 V 29 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 30 A
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES6-4S 1SNK505911R0000 K505911 20 3.10
3 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
5 6
4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 Séparateurs de 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
7 8 Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
9 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
9
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre 1SNK161068S0301 - Rév. B
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS6-4S Vert-jaune ZS6-4S-PE 1SNK506152R0000 K506152 25 19.40
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/75
