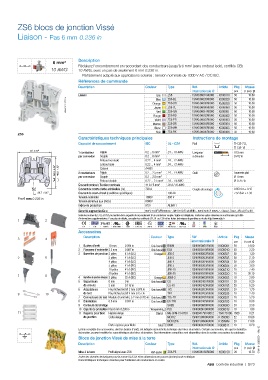

Page 391 - Controle-industriel

ZS6 blocs de jonction Vissé

Liaison - Pas 6 mm 0.236 in

6 mm² Description
Réduisez l'encombrement en raccordant des conducteurs jusqu'à 6 mm² (sans embout isolé, certifiés CB)
10 AWG 10 AWG, avec un pas de seulement 6 mm 0.236 in.
– Parfaitement adapté aux applications solaires : tension nominale de 1000 V AC / DC IEC.
Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison Bleu ZS6 1SNK506010R0000 K506010 50 10.60
Gris
50
10.60
ZS6-BL
K506020
1SNK506020R0000
1SNK161011F0014 Orange ZS6-OR 1SNK506030R0000 K506030 50 10.60
ZS6-YL
50
K506060
10.60
1SNK506060R0000
Jaune
Vert
ZS6-RD
50
1SNK506062R0000
K506062
10.60
Rouge ZS6-GN 1SNK506061R0000 K506061 50 10.60
Violet ZS6-PR 1SNK506063R0000 K506063 50 10.60
Marron ZS6-BR 1SNK506064R0000 K506064 50 10.60
Blanc ZS6-WH 1SNK506065R0000 K506065 50 10.60
Noir ZS6-BK 1SNK506066R0000 K506066 50 10.60
ZS6
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
53 2.09"
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur 10.5 mm
par connexion Souple 0.2 ... 6 mm² à dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
56.3 2.22" 48.8 1.92" 2 conducteurs Gabarit A4-B3 24 ... 14 AWG Outil Tournevis plat
Rigide
0.2 ... 2.5 mm²
par connexion Souple 0.2 ... 2.5 mm² Ø 4 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 41 A / 6 mm² 30 A / 10 AWG
Courant de courte durée admissible (1s) 720 A Couple de serrage 0.85 N.m ± 0.15
26.7 1.05" Courant de court-circuit (conditions spécifiques) 100 kA 7.52 lb.in ± 1.33
Tension nominale 1000V 600 V
Pas 6 mm 0.236 in
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 693 V 41 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 30 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
1 2
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
3 4
internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de jonction 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
5 6 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
7 8
4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 Séparateurs 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
de circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
6 Adaptateurs Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
9 10 de test Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
9 Continuité de blindage SHBS 1SNK900600R0000 K900600 20 3.50
10 Capots de protection Pas 6 mm 0.236 in Transparente PL6 1SNK900619R0000 K900619 10 1.80
11 11 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre 1SNK161008S0301 - Rév. E
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS6 Vert-jaune ZS6-PE 1SNK506150R0000 K506150 20 13.70
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/73
