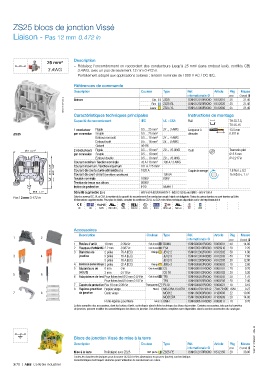

ZS25 blocs de jonction Vissé

Liaison - Pas 12 mm 0.472 in

25 mm² Description
– Réduisez l'encombrement en raccordant des conducteurs jusqu'à 25 mm² (sans embout isolé, certifiés CB)
3 AWG 3 AWG, avec un pas de seulement 12 mm 0.472 in.
– Parfaitement adapté aux applications solaires : tension nominale de 1000 V AC / DC IEC.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161081V0014 Jaune ZS25-BL 1SNK512020R0000 K512020 25 21.40
1SNK512010R0000 K512010
21.40
Liaison
ZS25
25
Gris
Bleu
25
ZS25-YL
21.40
1SNK512060R0000 K512060
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 25 mm² 24 ... 3 AWG Longueur à 13.5 mm
ZS25 par connexion Souple 0.5 ... 25 mm² dénuder 0.531 in
Embout non isolé 0.5 ... 16 mm² 24 ... 4 AWG
Embout isolé 0.5 ... 16 mm² 24 ... 8 AWG
Gabarit A6-B6
56.1 2.21" 2 conducteurs Rigide 0.5 ... 10 mm² 20 ... 10 AWG Outil Tournevis plat
par connexion Souple 0.5 ... 10 mm² Ø 5.5 mm
Embout double 0.5 ... 10 mm² 20 ... 10 AWG Ø 0.217 in
Courant nominal / Section nominale 76 A / 16 mm² 100 A / 3 AWG
57.8 2.28" 50.3 1.98" Courant maximum / Section maximum 101 A / 25 mm² Couple de serrage 1.8 N.m ± 0.2
Courant de courte durée admissible (1s)
1920 A
Courant de court-circuit (conditions spécifiques)
600V
Tension nominale 1000V 100 kA 15.9 lb.in ± 1.77
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1
29.8 1.17" Sécurité augmentée Ex e 693 V 69 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 600 V 100 A
Pas 12 mm 0.472 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Barrettes de 2 pôles 76 A (IEC) Orange JB12-2 1SNK912302R0000 K912302 50 4.90
3 4 jonction 3 pôles 76 A (IEC) JB12-3 1SNK912303R0000 K912303 50 7.60
5 pôles 76 A (IEC) JB12-5 1SNK912305R0000 K912305 20 12.90
4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 Séparateurs de 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
circuits 3 mm 0.118 in CS-R1 1SNK900103R0000 K900103 20 5.20
5 6
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Capots de protection Pas 10 mm 0.394 in Transparente PL10 1SNK900621R0000 K900621 10 3.10
8 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
7 8 de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de mise à la terre 1SNK161078S0301 - Rév. B
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Profil aligné avec ZS25 Vert-jaune ZS25-PE 1SNK512150R0000 K512150 20 38.00
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/78 | ABB Contrôle industriel
