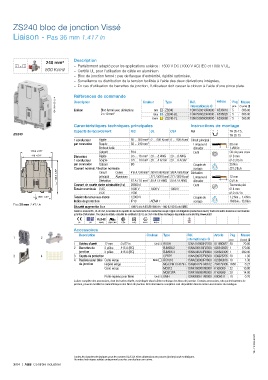

ZS240 bloc de jonction Vissé

Liaison - Pas 36 mm 1.417 in

240 mm² Description
– Parfaitement adapté pour les applications solaires : 1500 V DC (1000 V AC) IEC et 1000 V UL,
500 Kcmil – Certifié UL pour l'utilisation de câble en aluminium
– Bloc de jonction fermé : pas de flasque d'extrémité, rigidité optimisée,
– Surveillance ou distribution de la tension facilitée à l'aide des deux dérivations intégrées,
– En cas d'utilisation de barrettes de jonction, l'utilisateur doit casser la cloison à l'aide d'une pince plate.

Références de commande
1SNK161153V0014 Description Couleur Type Réf. Article Pkg Masse
(1 pce) g
internationale @
pce
Liaison
Bloc fermé avec dérivations
Gris
2 x 10 mm² Bleu ZS240 1SNK536010R0000 K536010 5 5 366.00
ZS240-BL
1SNK536020R0000 K536020
366.00
Jaune ZS240-YL 1SNK536060R0000 K536060 5 366.00
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL CSA Rail TH 35-7.5,
ZS240 TH 35-15
1 conducteur Rigide 50 ... 300 mm² 0 … 500 Kcmil 0 … 500 Kcmil Circuit principal
par connexion Souple 50 ... 240 mm² Longueur à 38 mm
Embout isolé dénuder 1.496 in
119.4 4.70" Gabarit B14 Outil Clé six pans creux
110 4.33" Dérivation Rigide 0.5 ... 16 mm² 20 ... 8 AWG 20 ... 8 AWG Ø 8 mm
1 conducteur Souple 0.5 ... 10 mm² 20 ... 8 Kcmil 20 ... 8 Kcmil Ø 0.315 in
par connexion Gabarit B6 Couple de 25 Nm
Courant nominal / Section nominale serrage 221.3 lb.in
124.5 4.90" Circuit Cuivre 415 A / 240 mm² 380 A / 500 Kcmil 380 A / 500 Kcmil Dérivation 12 mm
Aluminium
principal
271 / 500 Kcmil 271 / 500 Kcmil
Longueur à
Dérivation
Courant de courte durée admissible (1s) 57 A / 10 mm² 50 A / 8 AWG 50 A / 8 AWG dénuder 0.47 in
28800 A
Tournevis plat
Outil
Tension nominale V AC 1000 V 1000 V 1000 V Ø 4 mm
V DC 1500 Ø 0.157 in
36.5 1.43" Tension de tenue aux chocs 12000 V Couple de 1.2 Nm ... 1.4 Nm
Indice de protection IP10 NEMA 1 serrage 10.6 lb.in ... 12.3 lb.in
Pas 36 mm 1.417 in
Sécurité augmentée Ex e 1000 V 415 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données ne sont fournies
qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 12 mm 0.472 in Gris BADH 1SNA116900R2700 011690027 50 20.00
2 Barrettes de 2 pôles 415 A (IEC) BJMI36.2 1SNA206126R2500 020612625 1 170.00
jonction 3 pôles 415 A (IEC) BJMI36.3 1SNA206223R0600 020622306 1 260.00
3 4 3 Capots de protection CPBP2 1SNA399787R0500 039978705 20 1.30
4 Repères pour bloc Carte vierge Blanc RC1010 1SNA238000R1600 023800016 10 1.30
de jonction Repère vierge MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes de
jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161094S0301

Toutes les données techniques pour les normes UL/CSA et les dimensions en pouces (inches) sont en italiques.
Données techniques valides uniquement pour les conducteurs en cuivre.
3/84 | ABB Contrôle industriel
