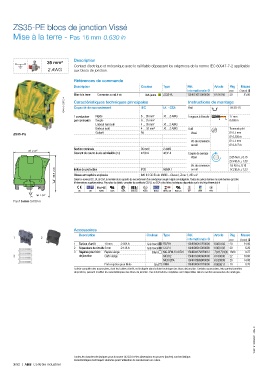

ZS35-PE blocs de jonction Vissé

Mise à la terre - Pas 16 mm 0.630 in

35 mm² Description
Contact électrique et mécanique avec le rail fiable dépassant les exigences de la norme IEC 60947-7-2 applicable
2 AWG aux blocs de jonction.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la terre Connexion au rail à vis Vert-jaune ZS35-PE 1SNK516150R0000 K516150 20 81.80
1SNK161005F0014 Caractéristiques techniques principales UL - CSA Instructions de montage
IEC
Rail
Capacité de raccordement
TH 35-15
1 conducteur Rigide 6 ... 35 mm² 10 ... 2 AWG Longueur à dénuder 17 mm
par connexion Souple 6 ... 35 mm² 0.669 in
Embout non isolé 4 ... 35 mm² 10 ... 2 AWG
Embout isolé 4 … 35 mm² 10 ... 2 AWG Outil Tournevis plat
Gabarit A9 Vissé Ø 6.5 mm
ZS35-PE
Ø 0.256 in
Vis de connexion Ø 5.5 mm
au rail Ø 0.217 in
Section nominale 35 mm² 2 AWG
59 2.32"
Courant de courte durée admissible (1s) 4200 A 4032 A Couple de serrage
Vissé 2.65 N.m ± 0.15
23.4 lb.in ± 1.33
Vis de connexion 1.6 N.m ± 0.15
63.3 2.49" Indice de protection IP20 NEMA 1 au rail 14.2 lb.in ± 1.33
IM2 II 2 GD Ex eb I/II/IIIC – Classe I, Zone 1, AEx e II
Classe atmosphère explosive
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
34 1.34"
Pas 16 mm 0.630 in

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20
3 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
3 de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161020S0301 - Rév. F

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/92 | ABB Contrôle industriel
