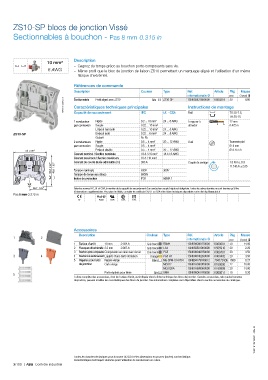

ZS10-SP blocs de jonction Vissé

Sectionnables à bouchon - Pas 8 mm 0.315 in

10 mm² Description
– Gagnez du temps grâce au bouchon porte-composants sans vis.
6 AWG – Même profil que le bloc de jonction de liaison ZS10 permettant un marquage aligné et l'utilisation d'un même
flasque d'extrémité.

Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ K508316 pce (1 pce) g
50
8.60
ZS10-SP
Sectionnable
1SNK161060F0014 Caractéristiques techniques principales Instructions de montage
Profil aligné avec ZS10
1SNK508316R0000
Gris
UL - CSA
IEC
Rail
TH 35-7.5,
Capacité de raccordement
TH 35-15
1 conducteur Rigide 0.2 ... 10 mm² 24 ... 6 AWG Longueur à 12 mm
par connexion Souple 0.22 ... 10 mm² dénuder 0.472 in
Embout non isolé 0.22 ... 10 mm² 24 ... 8 AWG
ZS10-SP Embout isolé 0.22 ... 6 mm² 24 ... 8 AWG
Gabarit A5-B5
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
par connexion Souple 0.5 ... 4 mm² Ø 4 mm
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.157 in
53 2.09"
Courant nominal / Section nominale 18 A / 2.5 mm² 18 A / 6 AWG
Courant maximum / Section maximum 18 A / 10 mm²
Courant de courte durée admissible (1s) 300 A Couple de serrage 1.3 N.m ± 0.3
56.3 2.22" 48.8 1.92" Tension nominale 630V 300V 11.5 lb.in ± 2.65
Tension de tenue aux chocs 6000V
Indice de protection IP20 NEMA 1
26.7 1.05" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 8 mm 0.315 in
CE RoHS USR CSA EAC

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé ES4 1SNK505910R0000 K505910 20 2.20
3 Bouchons porte-composants Composants en série avec circuit Gris foncé PG5 1SNK900401R0000 K900401 20 3.50
3 4 4 Bouchons de sectionnement Equipés d'une barre de liaison Orange PG5-R1 1SNK900402R0000 K900402 20 3.50
5 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
5
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161051S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
