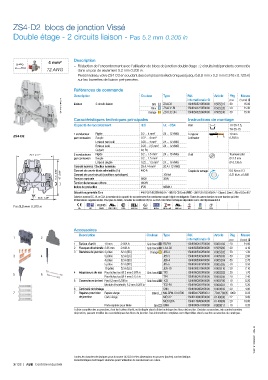

ZS4-D2 blocs de jonction Vissé

Double étage - 2 circuits liaison - Pas 5.2 mm 0.205 in

4 mm² Description
– Réduction de l'encombrement avec l'utilisation de blocs de jonction double étage : 2 circuits indépendants connectés
12 AWG dans un pas de seulement 5.2 mm 0.205 in.
– Personnalisez votre ZS4-D2 en soudant des composants électroniques (jusqu'à 8.8 mm x 3.2 mm 0.346 x 0.125 in)
sur les barrettes de liaison pré-percées.

Références de commande
Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
internationale @
1SNK161014F0014 Liaison 2 circuits liaison Orange ZS4-D2 1SNK505210R0000 K505210 50 15.30
pce
Gris
1SNK505220R0000
ZS4-D2-BL
15.30
Bleu
K505220
50
1SNK505230R0000
K505230
50
15.30
ZS4-D2-OR
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 12 AWG Longueur 10 mm
ZS4-D2
par connexion Souple 0.22 ... 4 mm² à dénuder 0.393 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 2,5 mm² 24 ... 14 AWG
Gabarit A3-B3
70.4 2.77" 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 29 A / 4 mm² 20 A / 12 AWG
74.5 2.94" 67 2.64" Courant de courte durée admissible (1s) 480 A 100 kA Couple de serrage 0.6 N.m ± 0.1
Courant de court-circuit (conditions spécifiques)
5.31 lb.in ± 0.885
800V
300V
Tension nominale
Tension de tenue aux chocs 8000V
Indice de protection IP20 NEMA 1
Sécurité augmentée Ex e 440 V 29 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 300 V 20 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
36.8 1.45" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 5.2 mm 0.205 in
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de jonction 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
5 6
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
6 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
7 7 Repères pour bloc Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
1SNK161003S0301 - Rév. E

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
