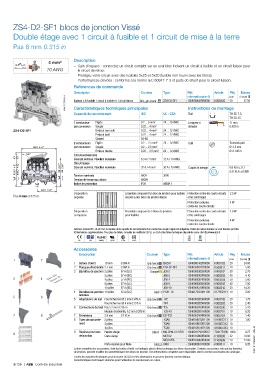

ZS4-D2-SF1 blocs de jonction Vissé

Double étage avec 1 circuit à fusible et 1 circuit de mise à la terre

Pas 8 mm 0.315 in

4 mm² Description
– Gain d'espace : connectez un circuit complet sur un seul bloc incluant un circuit à fusible et un circuit liaison pour
10 AWG le circuit de retour.
– Protégez votre circuit avec des fusibles 5x25 et 5x20 (fusible non fourni avec les blocs).
– Performances élevées : conforme à la norme IEC 60947-7-3 et puits de shunt pour le circuit liaison.
Références de commande
Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK161096V0014 Liaison + à fusible 1 circuit à fusible et 1 circuit liaison Gris, gris foncé ZS4-D2-SF1 1SNK508425R0000 K508425 50 27.50
Caractéristiques techniques principales
Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.433 in
ZS4-D2-SF1 Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
89.2 3.51" par connexion Souple 0.2 ... 2.5 mm² Ø 3.5 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.138 in
180° Circuit sectionnable
90° 90° Courant nominal / Section nominale 6.3 A / 4 mm² 12 A / 10 AWG
Circuit liaison
124.7 4.91" 109.7 4.32" 83 3.27" 68 2.68" Courant nominal / Section nominale 32 A / 4 mm² 30 A / 10 AWG Couple de serrage 0.6 N.m ± 0.1
5.31 lb.in ± 0.885
Tension nominale
8000V
Tension de tenue aux chocs 800V 300V
Indice de protection IP20 NEMA 1
48.2 1.90"
Disposition Ensemble composé d'un bloc de jonction pour fusibles Protection contre les courts-circuits 2.5 W
Pas 8 mm 0.315 in séparée associé à des blocs de jonction liaison et les surcharges
Protection exclusive 4 W
contre les courts-circuits
Disposition Ensemble composé de 5 blocs de jonction Protection contre les courts-circuits 1.6 W
composée pour fusibles et les surcharges
Protection exclusive 4 W
contre les courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1 2
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 2.5 mm 0.098 in Gris foncé ES4-D2-SF1 1SNK508911R0000 K508911 20 5.00
3 Barrettes de jonction 2 pôles 57 A (IEC) Orange JB8-2 1SNK908302R0000 K908302 50 2.70
3 pôles 57 A (IEC) JB8-3 1SNK908303R0000 K908303 50 4.10
3 4 4 pôles 57 A (IEC) JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles 57 A (IEC) JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles 57 A (IEC) JB8-10 1SNK908310R0000 K908310 20 14.20
4 Barrettes de jonction 10 pôles 35 A (IEC) Gris PC81-10 1SNA173523R1100 017352311 10 5.00
5 6 latérales
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
6 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
7 8 7 Entretoises 2.8 mm 0.110 in Gris foncé ES-TC8 1SNK900104R0000 K900104 10 1.40
8 Tiges de raccorde- 2 pôles TGA8 1SNA168672R1100 016867211 10 1.00
ment 3 pôles TGA8 1SNA168673R1200 016867312 10
4 pôles TGA8 1SNA168674R1300 016867413 10
9 Repères pour bloc Repère vierge Blanc MG-CPM-13 41791 1SNB041791R0612 704179106 1680 0.27
9
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00 1SNK161076S0301 - Rév. B
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
