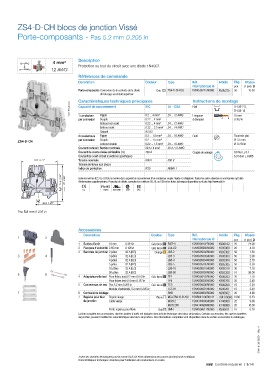

ZS4-D-CH blocs de jonction Vissé

Porte-composants - Pas 5.2 mm 0.205 in

4 mm² Description
Protection ou test du circuit avec une diode 1N4007.
12 AWG
Références de commande
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Porte-composants Connexion de la cathode de la diode Gris ZS4-D-CH-DU 1SNK505215R0000 K505215 50 15.30
de blocage au circuit supérieur. Instructions de montage
Caractéristiques techniques principales
1SNK161142V0014 Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur
Souple
0.22 ... 4 mm²
par connexion Rigide 0.2 ... 4 mm² 24 ... 12 AWG Longueur 10 mm
0.393 in
à dénuder
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
ZS4-D-CH
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 29 A / 4 mm² 20 A / 12 AWG
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 N.m ± 0.1
Courant de court-circuit (conditions spécifiques) 5.31 lb.in ± 0.885
70.4 2.77" Tension nominale 800 V 300 V
Tension de tenue aux chocs
Indice de protection IP20 NEMA 1
74.5 2.94" 67 2.64" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire. Toutes les autres données ne sont fournies qu'à titre
d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE RoHS USR CNR CSA EAC

36.8 1.45"
Pas 5.2 mm 0.205 in

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d’arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d'extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de jonction 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
7 6 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
7 Repères pour bloc Repère vierge Blanc MG-CPM-13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. Certains accessoires, tels que les barrettes
de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont disponibles dans la section accessoires du catalogue.

1SNK161091S0301 - Rév. A

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
