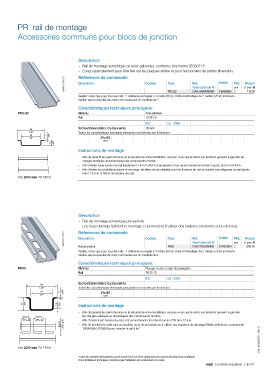

PR rail de montage

Accessoires communs pour blocs de jonction

Description
– Rail de montage symétrique en acier galvanisé, conforme à la norme IEC60715.
– Conçu spécialement pour être fixé sur les plaques arrière et pour les borniers de petite dimension.
Références de commande
1SNK500073F0000 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
PR3.G2
016480003 2
1SNA164800R0300
Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum. 718.00
Vérifiez que la quantité de votre commande est un multiple de 2.
Caractéristiques techniques principales
PR3.G2 Matériau Acier galvanisé
Rail TH 35-7.5
IEC UL - CSA
Section transversale E-Cu équivalente 16 mm²
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS
Instructions de montage
– Afin de garantir les performances et la sécurité de votre installation, assurez-vous que le rail et ses fixations peuvent supporter les
charges statiques et dynamiques des composants montés.
– Afin d'éviter toute torsion du rail (seulement 1 mm 0.039 in d'épaisseur), il est recommandé de le fixer tous les 250 mm 9.84 in.
– Afin d'éviter tout problème durant le montage, les têtes de vis utilisées pour les fixations du rail ne doivent pas dépasser du rail (seule-
ment 7.5 mm 0.295 in de hauteur de rail).
Pas 2000 mm 78.740 in

Description
– Rail de montage symétrique pré-perforé.
– Les trous oblongs facilitent le montage et permettent d'utiliser des fixations existantes et/ou diverses.
Références de commande
1SNK500074F0000 Description Couleur Type Réf. Article Pkg. (1 pce) g
Masse
internationale @
pce
Rail pré-perforé
1SNA178529R0400
017852904 2
PR50
Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum. 1288.00
Vérifiez que la quantité de votre commande est un multiple de 2.
Caractéristiques techniques principales
PR50 Matériau Placage en zinc et acier de passivation
Rail TH 35-15
IEC UL - CSA
Section transversale E-Cu équivalente
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
Instructions de montage
– Afin de garantir les performances et la sécurité de votre installation, assurez-vous que le rail et ses fixations peuvent supporter
les charges statiques et dynamiques des composants montés.
– Afin d'éviter toute torsion du rail, il est recommandé de le fixer tous les 700 mm 27.6 in.
– Afin de rendre le bornier plus accessible, nous recommandons d'utiliser nos équerres de décalage EM45 (référence commerciale
1SNK160040S0301 - Rév. C
1SNA008521R2600) pour orienter le rail à 45°.

Pas 2000 mm 78.740 in
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
ABB Contrôle industriel | 3/171
