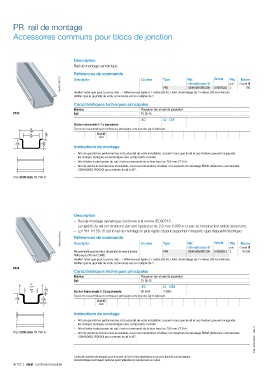

PR rail de montage

Accessoires communs pour blocs de jonction

Description
Rail de montage symétrique.
Références de commande Article
1SNK500075F0000 Description Couleur Type Réf. 016870022 2 Pkg (1 pce) g
Masse
internationale @
pce
PR5
1SNA168700R2200
700
Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum.
Vérifiez que la quantité de votre commande est un multiple de 2.
Caractéristiques techniques principales
Matériau Placage en zinc et acier de passivation
PR5 Rail TH 35-15
IEC UL - CSA
Section transversale E-Cu équivalente
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS
Instructions de montage
– Afin de garantir les performances et la sécurité de votre installation, assurez-vous que le rail et ses fixations peuvent supporter
les charges statiques et dynamiques des composants montés.
– Afin d'éviter toute torsion du rail, il est recommandé de le fixer tous les 700 mm 27.6 in.
– Afin de rendre le bornier plus accessible, nous recommandons d'utiliser nos équerres de décalage EM45 (référence commerciale
1SNA008521R2600) pour orienter le rail à 45°.
Pas 2000 mm 78.740 in

Description
– Rail de montage symétrique conforme à la norme IEC60715.
– La rigidité du rail est renforcée par son épaisseur de 2.3 mm 0.090 in et par sa construction solide sans fente.
– Le PR4 TH 35-15 est le rail de montage le plus rigide et peut supporter n'importe quel dispositif électrique.
1SNK500076F0000 Références de commande Couleur Type Réf. Article Pkg Masse

Description
Recommandé pour les blocs de jonction de mise à la terre PR4 internationale @ 016850012 2 pce (1 pce) g
1SNA168500R1200
915.00
SNK jusqu'à 35 mm² 2 AWG.
Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum.
Vérifiez que la quantité de votre commande est un multiple de 2.
PR4
Caractéristiques techniques principales
Matériau Placage en zinc et acier de passivation
Rail TH 35-15
IEC UL - CSA
Section transversale E-Cu équivalente 50 mm² 2 AWG
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
Instructions de montage
– Afin de garantir les performances et la sécurité de votre installation, assurez-vous que le rail et ses fixations peuvent supporter
les charges statiques et dynamiques des composants montés.
1SNK160041S0301 - Rév. C
– Afin d'éviter toute torsion du rail, il est recommandé de le fixer tous les 700 mm 27.6 in.
Pas 2000 mm 78.740 in – Afin de rendre le bornier plus accessible, nous recommandons d'utiliser nos équerres de décalage EM45 (référence commerciale
1SNA008521R2600) pour orienter le rail à 45°.

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
