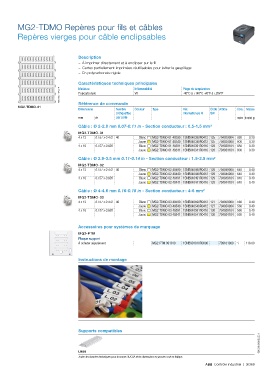

MG2-TDMO Repères pour fils et câbles

Repères vierges pour câble enclipsables

Description
– À imprimer directement et à enclipser sur le fil
– Cartes partiellement imprimées réutilisables pour éviter le gaspillage
– En polycarbonate rigide
Caractéristiques techniques principales Plage de température
Inflammabilité
Matériau
1SNC160118F0014 Polycarbonate V0 -40°C à +140°C -40°F à +284°F

MG2-TDMO-01 Référence de commande
Dimensions Nombre Couleur Type Réf. Code Article Colis. Masse
d'étiquettes Internationale @ SW
mm in par carte repère (1 repère) g
Câble : Ø 2-2.9 mm 0.07-0.11 in - Section conducteur : 0.5-1.5 mm²
MG2-TDMO-01
4 x 12 0.157 x 0.472 40 Blanc MG2-TDMO-01 40390 1SNB040390R0412 125 704039004 880 0.30
Jaune MG2-TDMO-01 40340 1SNB040340R0412 125 704034004 800 0.30
4 x 16 0.157 x 0.630 Blanc MG2-TDMO-01 40391 1SNB040391R0416 128 704039104 880 0.30
Jaune MG2-TDMO-01 40341 1SNB040341R0416 128 704034104 800 0.30
Câble : Ø 2.9-3.5 mm 0.11-0.14 in - Section conducteur : 1.5-2.5 mm²
MG2-TDMO-02
4 x 12 0.157 x 0.472 40 Blanc MG2-TDMO-02 40490 1SNB040490R0412 126 704049004 640 0.40
Jaune MG2-TDMO-02 40440 1SNB040440R0412 126 704044004 640 0.40
4 x 16 0.157 x 0.630 Blanc MG2-TDMO-02 40491 1SNB040491R0416 129 704049104 640 0.40
Jaune MG2-TDMO-02 40441 1SNB040441R0416 129 704044104 640 0.40
Câble : Ø 4-4.6 mm 0.16-0.18 in - Section conducteur : 4-6 mm²
MG2-TDMO-03
4 x 12 0.157 x 0.472 40 Blanc MG2-TDMO-03 40590 1SNB040590R0412 127 704059004 560 0.40
Jaune MG2-TDMO-03 40540 1SNB040540R0412 127 704054004 560 0.40
4 x 16 0.157 x 0.630 Blanc MG2-TDMO-03 40591 1SNB040591R0416 130 704059104 560 0.40
Jaune MG2-TDMO-03 40541 1SNB040541R0416 130 704054104 560 0.40

Accessoires pour systèmes de marquage
MG2-PTM
Plaque support
À acheter séparément MG2-PTM 991010 1SNB991010R0000 799101000 1 116.00

Instructions de montage

Supports compatibles
1SNC160169S0301

UMH
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces sont en italique.
ABB Contrôle industriel | 3/369
