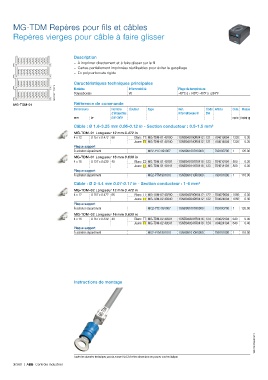

Page 686 - Controle-industriel
P. 686

MG-TDM Repères pour fils et câbles

       Repères vierges pour câble à faire glisser




                                  Description
                                     – À imprimer directement et à faire glisser sur le fil
                                     – Cartes partiellement imprimées réutilisables pour éviter le gaspillage
                                     – En polycarbonate rigide
                                  Caractéristiques techniques principales
                         1SNC160117F0014  Matériau        Inflammabilité        Plage de température
                                                                                -40°C à +140°C -40°F à +284°F
                                                          V0
                                  Polycarbonate
       MG-TDM-01                  Référence de commande
                                  Dimensions       Nombre    Couleur  Type      Réf.        Code  Article  Colis. Masse
                                                   d'étiquettes                 Internationale @  SW
                                  mm      in       par carte                                            repère (1 repère) g
                                  Câble : Ø 1.6-3.25 mm 0.06-0.12 in - Section conducteur : 0.5-1.5 mm²
                                  MG-TDM-01 Longueur 12 mm 0.472 in
                                  4 x 12  0.157 x 0.472 66   Blanc  MG-TDM-01 40190  1SNB040190R0412 121  704019004  1320  0.30
                                                             Jaune  MG-TDM-01 40140  1SNB040140R0412 121  704014004  1320  0.30
                                  Plaque support
                                  À acheter séparément             MG2-PTD 991007  1SNB991007R0000  799100700  1  126.00
                                  MG-TDM-01 Longueur 16 mm 0.630 in
                                  4 x 16  0.157 x 0.630 40   Blanc  MG-TDM-01 40191  1SNB040191R0416 123  704019104  800  0.30
                                                             Jaune  MG-TDM-01 40141  1SNB040141R0416 123  704014104  800  0.30
                                  Plaque support
                                  À acheter séparément             MG2-PTM 991010  1SNB991010R0000  799101000  1  116.00
                                  Câble : Ø 2-4.4 mm 0.07-0.17 in - Section conducteur : 1-6 mm²
                                  MG-TDM-02 Longueur 12 mm 0.472 in
                                  4 x 12  0.157 x 0.472 66   Blanc  MG-TDM-02 40290  1SNB040290R0412 122  704029004  1056  0.30
                                                             Jaune  MG-TDM-02 40240  1SNB040240R0412 122  704024004  1056  0.30
                                  Plaque support
                                  À acheter séparément             MG2-PTD 991007  1SNB991007R0000  799100700  1  126.00
                                  MG-TDM-02 Longueur 16 mm 0.630 in
                                  4 x 16  0.157 x 0.630 40   Blanc  MG-TDM-02 40291  1SNB040291R0416 124  704029104  640  0.40
                                                             Jaune  MG-TDM-02 40241  1SNB040241R0416 124  704024104  640  0.40
                                  Plaque support
                                  À acheter séparément             MG2-PTM 991010  1SNB991010R0000  799101000  1  116.00











                                  Instructions de montage













                                                                                                                  1SNC160168S0301




                                  Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces sont en italique.
       3/368  |  ABB  Contrôle industriel
