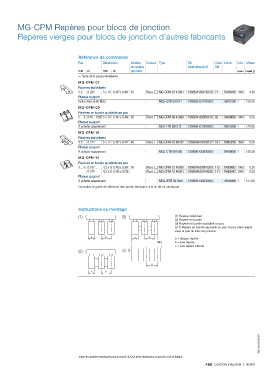

MG-CPM Repères pour blocs de jonction

Repères vierges pour blocs de jonction d'autres fabricants

Référence de commande
Pas Dimensions Nombre Couleur Type Réf. Code Article Colis. Masse
de repères Internationale @ SW
mm in mm in par carte repère (1 repère) g
← Suite de la page précédente
MG-CPM-07
Repères individuels
5.2 0.205 5 x 10 0.197 x 0.394 48 Blanc MG-CPM-07 41691 1SNB041691R0510 71 704169105 1680 0.30
Plaque support
Inclus dans le kit MG3 MG2-QTB 991011 1SNB991011R0000 799101100 1 120.00
MG-CPM-09
Repères en bande ajustable au pas
5 ... 6 0.197 ... 0.236 5 x 10 0.197 x 0.394 56 Blanc MG-CPM-09 41890 1SNB041890R0510 92 704189005 1960 0.20
Plaque support
À acheter séparément MG2-LTB 991013 1SNB991013R0000 799101300 1 128.00
MG-CPM-10
Repères individuels
5.5 0.217 5 x 12 0.197 x 0.472 48 Blanc MG-CPM-10 46192 1SNB046192R0512 101 704619205 1680 0.30
Plaque support
À acheter séparément MG2-CTB 991006 1SNB991006R0000 799100600 1 156.00
MG-CPM-12
Repères en bande ajustable au pas
5 ... 6 0.197 ... 4.2 x 9 0.165 x 0.354 56 Blanc MG-CPM-12 46390 1SNB046390R4209 112 704639042 1960 0.20
0.236 4.2 x 6 0.165 x 0.236 Blanc MG-CPM-12 46391 1SNB046391R4206 111 704639142 1960 0.20
Plaque support
À acheter séparément MG2-WTB 991004 1SNB991004R0000 799100400 1 151.00
Consultez le guide de sélection des autres fabricants à la fin de ce catalogue

Instructions de montage
(1) (3) (1) Repère individuel
(2) Repère en bande
(3) Repère en bande ajustable au pas
(3.1) Repère en bande ajustable au pas, le pas étant aligné
avec le pas du bloc de jonction

a b a b a = largeur repère
b = pas repère
c = pas repère étendu
(2) (3.1)

c
a b

1SNC160167S0301

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces sont en italique.
