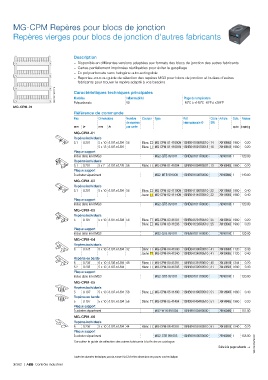

Page 680 - Controle-industriel

MG-CPM Repères pour blocs de jonction

Repères vierges pour blocs de jonction d'autres fabricants

Description
– Disponible en différentes versions adaptées aux formats des blocs de jonction des autres fabricants
– Cartes partiellement imprimées réutilisables pour éviter le gaspillage
– En polycarbonate sans halogène auto-extinguible
– Reportez-vous au guide de sélection des repères MG3 pour blocs de jonction et butées d'autres
fabricants pour trouver le repère adapté à vos besoins
1SNC160120F0014 Caractéristiques techniques principales Plage de température

Inflammabilité
Matériau
MG-CPM-01 Polycarbonate V0 -40°C à +140°C -40°F à +284°F
Référence de commande
Pas Dimensions Nombre Couleur Type Réf. Code Article Colis. Masse
de repères Internationale @ SW
mm in mm in par carte repère (1 repère) g
MG-CPM-01
Repères individuels
5.1 0.201 5 x 10 0.197 x 0.394 56 Blanc MG-CPM-01 41090N 1SNB041090R0510 14 704109005 1960 0.20
5 x 15 0.197 x 0.591 Blanc MG-CPM-01 41091N 1SNB041091R0515 16 704109105 1960 0.20
Plaque support
Inclus dans le kit MG3 MG2-QTB 991011 1SNB991011R0000 799101100 1 120.00
Repères individuels
5.1 0.201 5 x 7 0.197 x 0.276 56 Blanc MG-CPM-01 41094 1SNB041094R0507 13 704109405 1960 0.20
Plaque support
À acheter séparément MG2-MTB 991008 1SNB991008R0000 799100800 1 149.00
MG-CPM-02
Repères individuels
5.1 0.201 5 x 10 0.197 x 0.394 56 Blanc MG-CPM-02 41190N 1SNB041190R0510 22 704119005 1960 0.40
Jaune MG-CPM-02 41140N 1SNB041140R0510 22 704114005 1960 0.40
Plaque support
Inclus dans le kit MG3 MG2-QTB 991011 1SNB991011R0000 799101100 1 120.00
MG-CPM-03
Repères individuels
5 0.197 5 x 10 0.197 x 0.394 56 Blanc MG-CPM-03 41291 1SNB041291R0510 25 704129105 1960 0.20
Blanc MG-CPM-03 41293 1SNB041293R0510 25 704129305 1960 0.20
Plaque support
Inclus dans le kit MG3 MG2-QTB 991011 1SNB991011R0000 799101100 1 120.00
MG-CPM-04
Repères individuels
8 0.315 5 x 10 0.197 x 0.394 32 Blanc MG-CPM-04 41390 1SNB041390R0510 41 704139005 1120 0.30
Jaune MG-CPM-04 41340 1SNB041340R0510 41 704134005 1120 0.40
Repères en bande
6 0.236 6 x 10 0.236 x 0.394 48 Blanc MG-CPM-04 41391 1SNB041391R0610 45 704139106 1344 0.20
5.2 0.205 5 x 10 0.197 x 0.394 Blanc MG-CPM-04 41395 1SNB041395R0510 31 704139505 1680 0.30
Plaque support
Inclus dans le kit MG3 MG2-QTB 991011 1SNB991011R0000 799101100 1 120.00
MG-CPM-05
Repères individuels
5 0.197 5 x 10 0.197 x 0.394 56 Blanc MG-CPM-05 41490 1SNB041490R0510 51 704149005 1960 0.40
Repères en bande
5 0.197 5 x 10 0.197 x 0.394 56 Blanc MG-CPM-05 41494 1SNB041494R0510 51 704149405 1960 0.20
Plaque support
À acheter séparément MG2-WTB 991004 1SNB991004R0000 799100400 1 151.00
MG-CPM-06
Repères individuels
6 0.236 5 x 10 0.197 x 0.394 44 Blanc MG-CPM-06 41591 1SNB041591R0510 61 704159105 1540 0.20
Plaque support
À acheter séparément MG2-STB 991005 1SNB991005R0000 799100500 1 158.00
Consultez le guide de sélection des autres fabricants à la fin de ce catalogue
Suite à la page suivante → 1SNC160167S0301

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces sont en italique.
3/362 | ABB Contrôle industriel
