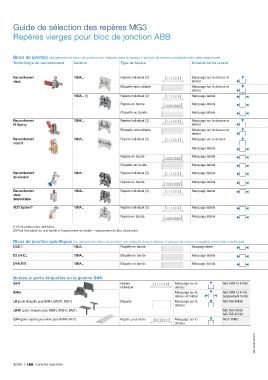

Guide de sélection des repères MG3

Repères vierges pour bloc de jonction ABB

Blocs de jonction (les gammes de blocs de jonction non indiqués dans le tableau n'ont pas de repère compatible avec cette imprimante)
Technologie de raccordement Gamme Type de repère Installation du repère Pas des blocs de jonction
5 mm 5.08 mm 5.2 mm 6 mm 8 mm 10 mm 12 mm 16 mm 22 mm 26 mm 31 mm 36 mm
0.197 in 0.200 in 0.205 in 0.236 in 0.315 in 0.394 in 0.472 in 0.630 in 0.866 in 1.024 in 1.220 in 1.417 in
Raccordement 1SNK... Repère individuel (3) Marquage sur le dessus et MG-CPM-13 MG-CPM-13 MG-CPM-13 41791 (2)
vissé latéral 41790 41791
Étiquette autocollante Marquage sur le dessus et MG-CPMFA 43196
latéral
1SNA... (1) Repère individuel (3) Marquage latéral MG-CPM-03 MG-CPM-04 41390 (2)
41291
Repère en bande Marquage latéral MG-CPM-04
41391
Étiquette en bande Marquage latéral MG-CPMF MG-CPMF 43090
43090
Raccordement 1SNK... Repère individuel (3) Marquage sur le dessus et MG-CPM-13 MG-CPM-13 MG-CPM-13 41791 (2)
PI-Spring latéral 41790 41791
Étiquette autocollante Marquage sur le dessus et MG-CPMFA 43196
latéral
Raccordement 1SNA... Repère individuel (3) Marquage sur le dessus MG-CPM-05 MG-CPM-05 41490 (2)
ressort 41490
Marquage latéral MG-CPM-01 MG-CPM-01 41094 (2)
41094
Repère en bande Marquage latéral MG-CPM-12
46391
Étiquette en bande Marquage latéral MG-CPMF MG-CPMF 43094
43094
Raccordement 1SNA... Repère individuel (3) Marquage latéral MG-CPM-04 41390 (2)
de sécurité
Repère en bande Marquage latéral MG-CPM-04
41391
Raccordement 1SNA... Repère individuel (3) Marquage latéral MG-CPM-03
vissé 41291
débrochable

ADO System ® 1SNA... Repère individuel (3) Marquage latéral MG-CPM-03 MG-CPM-04 41390 (2)
41291
Repère en bande Marquage latéral MG-CPM-04
41391
(1) A l'exception des mini-blocs. (2) Largeur du repère < taille de la zone de marquage - les repères doivent être placés individuellement.
(3) Peut être placé sur une bande si l'espacement du repère = espacement du bloc de jonction.

Blocs de jonction spécifiques (les gammes de blocs de jonction non indiqués dans le tableau n'ont pas de repère compatible avec cette imprimante)
D4/6.T... 1SNA... Étiquette en bande Marquage latéral MG-CPMF
43094
D2.5/6.D... 1SNA... Étiquette en bande Marquage latéral MG-CPMF
43094
D4/6.P.T1 1SNA... Étiquette en bande Marquage latéral MG-CPMF
43094

Butées et porte-étiquettes de la gamme SNK
BAZ1 Repère Marquage sur le MG-CPM 13 41790
individuel dessus
BAM4 Marquage sur le MG-CPM 13 41791
dessus et latéral (espacement 6 mm)
LH (porte-étiquette pour BAM4, BAZH1, BAZ1) Étiquette Marquage sur le MG-TAA 49498
dessus
LH-R1 (porte-étiquette pour BAM4, BAZH1, BAZ1) MG-TAA 49198
MG-TAR 45194
UMH (porte-repères pour filerie pour BAM4, BAZ1) Repère pour filerie Marquage sur le MG2-TDMO
dessus
