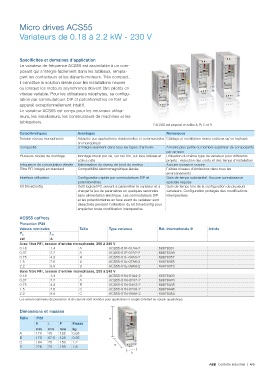

Micro drives ACS55

Variateurs de 0.18 à 2.2 kW - 230 V

Spécificités et domaines d’application
Le variateur de fréquence ACS55 est assimilable à un com-
posant qui s’intègre facilement dans les tableaux, rempla-
çant les contacteurs et les départs-moteurs. Très compact,
il constitue la solution idéale pour les installations neuves
ou lorsque les moteurs asynchrones doivent être pilotés en
vitesse variable. Pour les utilisateurs néophytes, sa configu-
ration par commutateurs DIP et potentiomètres en font un
appareil exceptionnellement intuitif.
Le variateur ACS55 est conçu pour les nouveaux utilisa-
teurs, les installateurs, les constructeurs de machines et les
tableautiers.
L’ACS55 est proposé en tailles A, B, C et D.
Caractéristiques Avantages Remarques
Tension réseau monophasée Adaptée aux applications résidentielles et commerciales Câblage et installation moins coûteux qu’en triphasé
en monophasé
Compacité S’intègre aisément dans tous les types d’armoire Armoire plus petite ou nombre supérieur de composants
par armoire
Plusieurs modes de montage Montage mural par vis, sur rail Din, sur face latérale et Utilisation du même type de variateur pour différents
côte à côte projets : réduction des coûts et des temps d’installation
Fréquence de commutation élevée Minimisation du niveau de bruit du moteur Aucune nuisance sonore
Filtre RFI intégré en standard Compatibilité électromagnétique élevée Faibles niveaux d’émissions dans tous les
environnements
Interface utilisateur Configuration rapide par commutateurs DIP et Gain de temps substantiel. Aucune connaissance
potentiomètres spéciale requise
Kit DriveConfig Outil logiciel PC servant à paramétrer le variateur et à Gain de temps lors de la configuration de plusieurs
charger le jeu de paramètres en quelques secondes variateurs. Configuration protégée des modifications
sans alimentation électrique. Les commutateurs DIP intempestives
et les potentiomètres en face avant du variateur sont
désactivés pendant l’utilisation du kit DriveConfig pour
empêcher toute modification intempestive.

ACS55 coffrets
Protection IP20
Valeurs nominales Taille Type variateur Réf. internationale @ Article
P I
N 2N
kW A
Avec filtre RFI, tension d’entrée monophasée, 200 à 240 V
0.18 1.4 A ACS55-01E-01A4-2 68878331
0.37 2.2 A ACS55-01E-02A2-2 68878349
0.75 4.3 B ACS55-01E-04A3-2 68878357
1.5 7.6 D ACS55-01E-07A6-2 68878365
2.2 9.8 D ACS55-01E-09A8-2 68878373
Sans filtre RFI, tension d’entrée monophasée, 200 à 240 V
0.18 1.4 A ACS55-01N-01A4-2 68878403
0.37 2.2 A ACS55-01N-02A2-2 68878420
0.75 4.3 B ACS55-01N-04A3-2 68878438
1.5 7.6 C ACS55-01N-07A6-2 68878446
2.2 9.8 C ACS55-01N-09A8-2 68878454
Les valeurs nominales de puissance et de courant sont données pour applications à couple constant ou couple quadratique.

Dimensions et masses
Taille IP20 H
H L P Masse
mm mm mm kg
A 170 45 128 0.65
B 170 67.5 128 0.95
C 194 70 159 1.2 p
D 226 70 159 1.6
L
